Waar staat PA6 voor? Polyamide 6 uitgelegd

Waar staat PA6 voor?

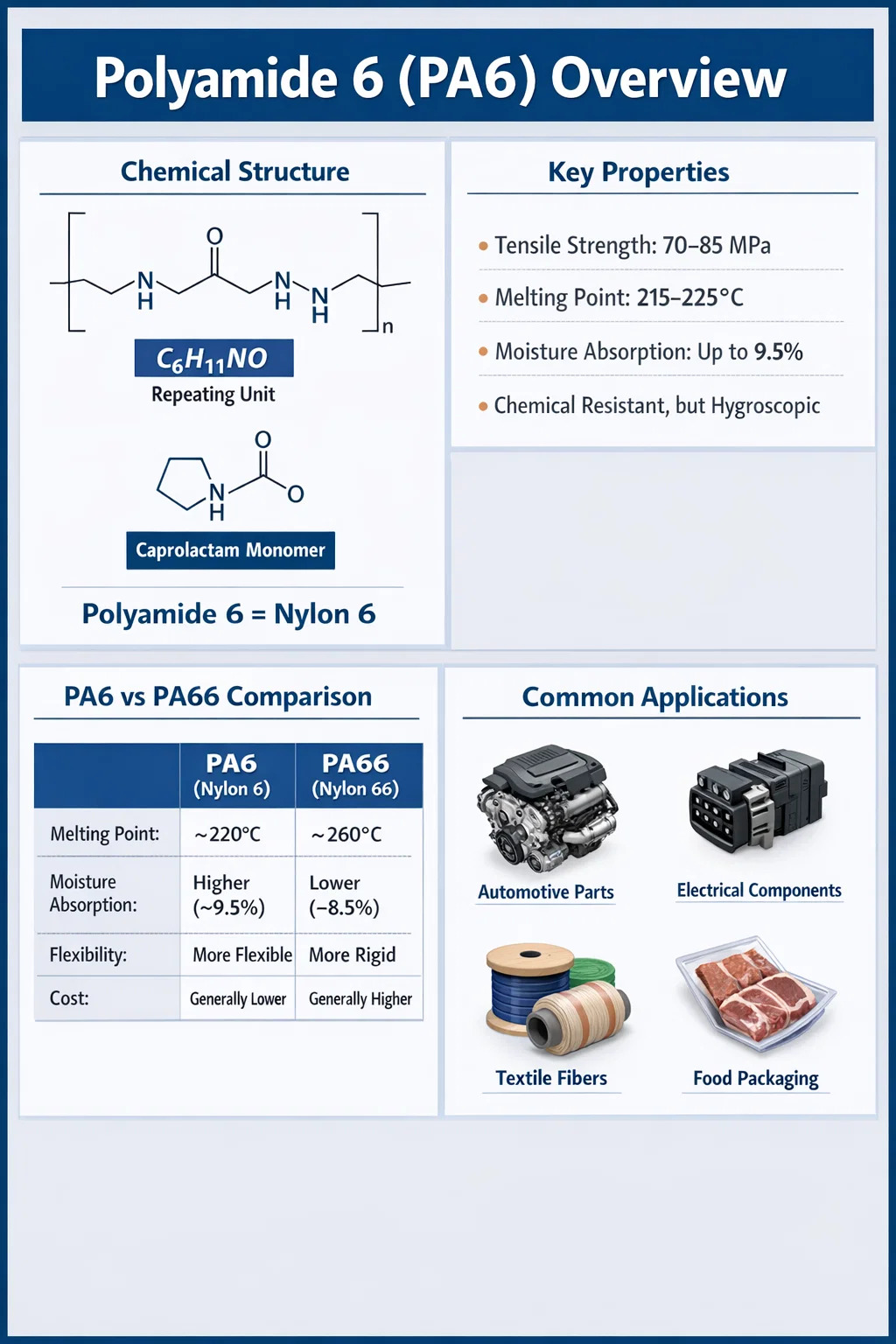

PA6 staat voor Polyamide 6 , een semi-kristallijn thermoplastisch polymeer geproduceerd door de ringopeningspolymerisatie van caprolactam. Het behoort tot de bredere nylonfamilie en is een van de meest gebruikte technische kunststoffen ter wereld. De "6" verwijst naar de zes koolstofatomen in de zich herhalende monomeereenheid afgeleid van caprolactam (C₆H₁₁NO). PA6 wordt ook wel Nylon 6 genoemd en beide termen beschrijven hetzelfde basismateriaal.

In industriële en technische contexten worden PA6 en Polyamide 6 door elkaar gebruikt. U vindt het gelabeld als PA6 in technische datasheets, als Nylon 6 in commerciële productlijsten en soms als polycaprolactam in de wetenschappelijke literatuur. Ongeacht het label verwijzen al deze namen naar dezelfde polymeerskeletstructuur, gedefinieerd door herhalende amidebindingen (-CO-NH-) langs de polymeerketen.

Wereldwijd is Polyamide 6 een van de meest verbruikte technische thermoplasten. Het jaarlijkse productievolume overschrijdt 4 miljoen ton , en het materiaal is een integraal onderdeel van industrieën variërend van de automobielsector en de elektronica tot de textiel- en voedselverpakkingen. Begrijpen waar PA6 voor staat is slechts het startpunt: de chemie, prestatiekenmerken en verwerkingsgedrag bepalen waarom het zo commercieel dominant is geworden.

De chemie achter polyamide 6

Polyamide 6 wordt gesynthetiseerd door de hydrolytische ringopeningspolymerisatie van ε-caprolactam, een cyclisch amide. Dit proces verschilt fundamenteel van Polyamide 66 (PA66), dat wordt gemaakt door condensatiepolymerisatie van twee afzonderlijke monomeren: hexamethyleendiamine en adipinezuur. De oorsprong van één monomeer van PA6 geeft het een uniformere en iets flexibelere ketenstructuur vergeleken met PA66.

De amidegroep (-CONH-) die zich langs de PA6-ruggengraat herhaalt, is verantwoordelijk voor veel van de belangrijkste kenmerken ervan, waaronder:

• Sterke intermoleculaire waterstofbinding, die bijdraagt aan mechanische stijfheid en een hoog smeltpunt
• Affiniteit voor watermoleculen, wat leidt tot vochtopname (hygroscopiciteit) die de dimensionale stabiliteit beïnvloedt
• Chemische bestendigheid tegen oliën, vetten, brandstoffen en de meeste organische oplosmiddelen
• Gevoeligheid voor sterke zuren en basen, die de amidebinding kunnen hydrolyseren

De mate van kristalliniteit in Polyamide 6 varieert doorgaans van 35% tot 45% , afhankelijk van de verwerkingsomstandigheden. Een hogere kristalliniteit correleert met een grotere stijfheid, sterkte en chemische bestendigheid, terwijl een lagere kristalliniteit de slagvastheid en flexibiliteit verbetert. Dit evenwicht kan worden afgestemd via kiemvormende middelen, koelsnelheden en gloeiprotocollen tijdens de productie.

Het molecuulgewicht van commerciële PA6-kwaliteiten varieert aanzienlijk. Standaard spuitgietkwaliteiten hebben doorgaans getalsgemiddelde molecuulgewichten (Mn) in het bereik van 15.000 tot 40.000 g/mol , terwijl varianten van vezelkwaliteit en filmkwaliteit hogere molecuulgewichten kunnen bereiken om aan specifieke trek- en rekeisen te voldoen.

Belangrijkste fysieke en mechanische eigenschappen van PA6

Het prestatieprofiel van Polyamide 6 maakt het een van de meest veelzijdige technische thermoplasten die beschikbaar zijn. De volgende tabel vat de typische eigenschappen samen van ongevuld PA6 van standaardkwaliteit in droog-als-gegoten (DAM) toestand:

Een eigenschap die zorgvuldige aandacht vereist, is de vochtopname. PA6 absorbeert vocht uit de omgeving en bij verzadiging (evenwichtsvochtgehalte of EMC) veranderen de eigenschappen aanzienlijk. De treksterkte kan afnemen 20–30% , terwijl de slagvastheid en rek bij breuk verbeteren. Dit betekent dat PA6-onderdelen die in geconditioneerde toestand (nat) zijn getest, zich heel anders gedragen dan dezelfde onderdelen die direct na het gieten (droog) zijn getest. Ingenieurs moeten hiermee rekening houden bij het ontwerpen voor structurele toepassingen.

Thermisch gedrag

Polyamide 6 heeft een smeltpunt van rond de 220°C, waardoor het comfortabel in het bereik van technische kunststoffen op middelhoge temperaturen valt. De warmtedoorbuigingstemperatuur (HDT) onder een belasting van 1,8 MPa bedraagt ongeveer 55–65°C voor ongevulde staalsoorten, maar dit neemt dramatisch toe met glasvezelversterking; een met 30% glas gevuld PA6 kan een HDT bereiken van 200°C of hoger . Dit maakt versterkt PA6 geschikt voor autotoepassingen onder de motorkap waar blootstelling aan hitte een dagelijkse realiteit is.

PA6 versus PA66: hoe ze verschillen en wanneer je ze moet kiezen

Polyamide 6 en Polyamide 66 zijn de twee commercieel belangrijkste nylonkwaliteiten en worden vaak vergeleken. Hoewel ze een soortgelijke chemische familie delen, zijn hun verschillen van belang bij echte toepassingen.

Voor de meeste algemene toepassingen (consumptiegoederen, niet-structurele behuizingen, textielvezels) heeft PA6 de voorkeur vanwege de lagere kosten, betere vloei tijdens het spuitgieten en superieure oppervlakte-esthetiek. Voor veeleisende automobiel- of industriële toepassingen die langdurige blootstelling aan temperaturen boven 150°C vereisen, heeft PA66 een voorsprong. Met stabilisatorpakketten en glasversterking kan PA6 echter worden ontworpen om een ​​groot deel van deze prestatiekloof te dichten.

Gemeenschappelijke kwaliteiten en formuleringen van polyamide 6

Ruwe, ongevulde PA6 is slechts de basislijn. Het commerciële landschap omvat tientallen aangepaste kwaliteiten die zijn ontworpen voor specifieke prestatiedoelen. De belangrijkste categorieën zijn:

Glasvezelversterkte PA6

Door glasvezels toe te voegen bij een belasting van 15%, 30% of 50% op gewichtsbasis wordt PA6 omgezet in een structureel materiaal. Een 30% glasgevulde PA6-kwaliteit levert doorgaans een treksterkte van 160–180 MPa en een buigmodulus van 8.000–10.000 MPa - ongeveer drie tot vier keer de stijfheid van de ongevulde basishars. Deze versterkte variant is een standaardkeuze voor structurele beugels, motorkappen, elektrische behuizingen en dragende clips in auto-assemblages.

Vlamvertragend PA6

Voor elektrische en elektronische toepassingen bevatten vlamvertragende (FR) kwaliteiten van Polyamide 6 halogeenvrije of gehalogeneerde additieven om UL 94 V-0-classificaties te bereiken bij gespecificeerde wanddiktes, vaak zo dun als 0,4 mm. Deze kwaliteiten zijn van cruciaal belang voor behuizingen van stroomonderbrekers, relaisbasissen, connectorlichamen en andere componenten waarbij het ontstekingsrisico tot een minimum moet worden beperkt in overeenstemming met IEC 60695 en UL-normen.

Impact-gemodificeerde PA6

Het harden van rubber via elastomere modificatoren zoals EPDM of met maleïnezuuranhydride geënte polyolefinen verbetert de slagvastheid bij lage temperaturen aanzienlijk. Supersterke PA6-kwaliteiten kunnen Charpy-kerfslagwaarden bereiken van 50–80 kJ/m² vergeleken met de 5–8 kJ/m² van standaardkwaliteiten. Deze formuleringen worden gebruikt in sportartikelen, gereedschapsbehuizingen en autobumpercomponenten.

Hittegestabiliseerde PA6

Standaard PA6 ondergaat thermische oxidatieve afbraak boven 100°C in langetermijnblootstellingsscenario's. Hittegestabiliseerde kwaliteiten bevatten op koper gebaseerde of gehinderde amine-stabilisatorsystemen om de continue levensduur bij temperaturen van 120–130°C te verlengen. Dit is relevant voor luchtinlaatspruitstukken, koelsysteemcomponenten en andere onderdelen in de buurt van warmtegenererende auto-subsystemen.

Mineraalgevulde en koolstofvezelkwaliteiten

Minerale vulstoffen zoals talk of wollastoniet worden toegevoegd om de maatvastheid, stijfheid en oppervlaktehardheid te verbeteren tegen lagere kosten in vergelijking met glasvezels. Met koolstofvezel versterkt PA6 levert uitzonderlijke specifieke stijfheid en wordt steeds vaker gespecificeerd in lichtgewicht structurele toepassingen in de lucht- en ruimtevaart en hoogwaardige sportuitrusting, hoewel de materiaalkosten aanzienlijk hoger zijn.

Hoe PA6 wordt verwerkt: productiemethoden

Polyamide 6 is compatibel met een breed scala aan polymeerverwerkingsmethoden, wat aanzienlijk bijdraagt aan de commerciële veelzijdigheid ervan. De keuze van de verwerkingsmethode hangt af van de beoogde productgeometrie en eisen van het eindgebruik.

Spuitgieten

Spuitgieten is de dominante verwerkingsmethode voor PA6 in technische toepassingen. Typische smelttemperaturen variëren van 240°C tot 280°C , met matrijstemperaturen van 60–100 °C gebruikt om de kristalliniteit en oppervlakteafwerking te controleren. Voordrogen is essentieel: PA6-pellets moeten vóór verwerking worden gedroogd tot een vochtgehalte van minder dan 0,2% om hydrolytische degradatie tijdens het vormen te voorkomen, wat verlies van molecuulgewicht, oppervlaktedefecten (splay, strepen) en verminderde mechanische eigenschappen veroorzaakt. Drogen bij 80°C gedurende 4-6 uur in een ontvochtigingsdroger is standaardpraktijk.

Extrusie

PA6 wordt op grote schaal geëxtrudeerd tot profielen, buizen, staven, films en platen. PA6 van filmkwaliteit wordt veelvuldig gebruikt in voedselverpakkingen als barrièrelaag, vanwege de uitstekende zuurstof- en aromabarrière-eigenschappen. Gecoëxtrudeerde meerlaagse films die PA6 combineren met polyethyleen- of polypropyleenlagen leveren verpakkingsoplossingen op die een balans bieden tussen flexibiliteit, barrièreprestaties en smeltlasbaarheid. PA6-film bereikt een zuurstoftransmissiesnelheid van onder 30 cc·mil/100 in²·dag onder droge omstandigheden.

Smeltspinnen voor vezelproductie

De textielindustrie vertrouwt op smeltgesponnen PA6-vezels (Nylon 6-vezels) voor kousen, sportkleding, badkleding, tapijten en industriële stoffen. Het smeltspinproces omvat het extruderen van gesmolten PA6 door spindoppen, gevolgd door trekken en textureren om de beoogde taaiheids- en rekwaarden te bereiken. Commerciële PA6-filamentgarens vertonen doorgaans taaiheden in het bereik van 4–7 g/denier , waardoor ze duurzaam, slijtvast en veerkrachtig zijn onder herhaalde mechanische belasting.

Blaasgieten en rotatiegieten

Gespecialiseerde blaasvormkwaliteiten van PA6 worden gebruikt voor de productie van brandstofleidingen, vloeistofreservoirs en holle auto-onderdelen waarbij de combinatie van chemische weerstand en mechanische integriteit vereist is. Rotatiegieten met PA6-poeder wordt toegepast in industriële containers en speciale behuizingen, hoewel dit minder gebruikelijk is dan bij polyethyleenkwaliteiten.

Belangrijkste toepassingen van PA6 in verschillende industrieën

Het toepassingsbereik van Polyamide 6 is bijzonder breed. Hieronder vindt u de belangrijkste industrieën en specifieke eindgebruikstoepassingen waarbij PA6 een standaard- of voorkeursmateriaal is.

Automobielindustrie

De automobielsector is de grootste verbruiker van PA6 van technische kwaliteit, en is ongeveer verantwoordelijk voor deze sector 35–40% van het totale PA6-plasticverbruik. Belangrijke auto-onderdelen gemaakt van glasversterkt of hittegestabiliseerd PA6 zijn onder meer:

• Luchtinlaatspruitstukken en resonatoren
• Motorkappen en oliecarters (op bepaalde platforms)
• Koelsysteembehuizingen en thermostaatlichamen
• Pedaalbeugels en kabelgeleiders
• Brandstofleidingconnectoren en vloeistofleidingen
• Structurele clips, bevestigingsbussen en deurgreepmechanismen

De transitie van de auto-industrie naar lichtgewicht voertuigontwerp (om de brandstofefficiëntie te verbeteren en de CO₂-uitstoot te verminderen) blijft de vervanging van metalen componenten door met glasvezel versterkt PA6 stimuleren – een trend die gewoonlijk wordt omschreven als ‘metaalvervanging’. Een typisch modern voertuig bevat tussen 15 en 25 kg van polyamidematerialen, waarbij PA6 en PA66 het meerderheidsaandeel vertegenwoordigen.

Elektrische en elektronische (E&E) toepassingen

PA6 van FR-kwaliteit en voor algemeen gebruik worden veel gebruikt in elektrische componenten vanwege hun combinatie van mechanische sterkte, maatvastheid en elektrische isolatie-eigenschappen. De oppervlakteweerstand van PA6 overschrijdt 10¹³Ω , en de diëlektrische sterkte is doorgaans 14–16 kV/mm, waardoor het zeer geschikt is voor connectorbehuizingen, relaisbehuizingen, basisonderbrekers, klemmenblokken en motorspoelkernen.

Textiel- en vezeltoepassingen

Op volumebasis zijn vezels wereldwijd de grootste toepassing van Polyamide 6, met een verbruik van ongeveer 60-65% van de totale PA6-productie. Nylon 6-vezels komen voor in kousen, ondergoed, sportkleding, meubelstoffen en tapijten. De uitstekende slijtvastheid en het elastische herstel van PA6-vezels zorgen ervoor dat het bijzonder gewaardeerd wordt in tapijtvezels, waar het concurreert met PA66 en polyester.

Voedselverpakking

PA6-folie is een belangrijk materiaal in flexibele voedselverpakkingen, met name voor vacuümverpakt vlees, kaas en bewerkte voedingsmiddelen. De superieure barrière-eigenschappen in vergelijking met polyolefinen voorkomen het binnendringen van zuurstof, wat leidt tot oxidatief bederf, waardoor de houdbaarheid aanzienlijk wordt verlengd. Op PA6 gebaseerde verpakkingsfilms vertonen ook een uitstekende perforatieweerstand en zijn bestand tegen pasteurisatie en retortverwerking bij temperaturen tot 121°C.

Industriële en consumptiegoederen

PA6 wordt veelvuldig gebruikt in behuizingen van elektrisch gereedschap, sportuitrusting (skibindingen, klimmateriaal, fietsonderdelen), industriële transportbandonderdelen, tandwielen en bussen, kabelbinders en kabelbeheersystemen, en pneumatische fittingen. De combinatie van taaiheid, slijtvastheid en bewerkbaarheid maakt het een praktische keuze voor zowel spuitgegoten massaproductieonderdelen als bewerkte halffabrikaten.

Inzicht in de vochtgevoeligheid van polyamide 6

Vochtbeheer is een van de meest praktisch belangrijke aspecten van het werken met PA6 en heeft invloed op zowel de verwerkings- als de eindgebruiksprestaties. PA6 is hygroscopisch: het absorbeert water uit de omgeving totdat het een evenwicht bereikt met de omringende relatieve vochtigheid.

Bij een relatieve vochtigheid van 50% en een temperatuur van 23°C (typische geconditioneerde toestand volgens ISO 1110) absorbeert PA6 ongeveer 2,5–3,0% vocht per gewicht . Bij volledige verzadiging (ondergedompeld in water) stijgt dit tot ongeveer 9–10%. Deze vochtniveaus hebben rechtstreeks invloed op:

• Dimensionale stabiliteit: PA6 vertoont dimensionale veranderingen (zwelling) naarmate het vochtgehalte stijgt, met een lineaire uitzetting van ongeveer 0,7–1,0% per procent geabsorbeerd vocht. Voor nauwkeurig passende componenten moet hiermee rekening worden gehouden in de toleranties.
• Treksterkte en modulus: Beide nemen af met de opname van vocht, omdat water als weekmaker werkt door de intermoleculaire waterstofbinding te verstoren.
• Slagvastheid: Verbetert naarmate het vochtgehalte toeneemt, dankzij de verhoogde ductiliteit. Geconditioneerd PA6 is aanzienlijk sterker dan DAM PA6 bij impacttests bij lage temperaturen.
• Verwerkingskwaliteit: Natte pellets die zonder voldoende droging worden verwerkt, produceren onderdelen met oppervlaktedefecten, holtes, een verminderd molecuulgewicht en aangetaste mechanische eigenschappen.

Ingenieurs die PA6 specificeren voor structurele toepassingen moeten altijd verwijzen naar geconditioneerde mechanische gegevens (bij het verwachte vochtgehalte bij gebruik) in plaats van naar gegoten waarden om te voorkomen dat de prestaties tijdens gebruik worden overschat.

Duurzaamheid en recycling van PA6

Duurzaamheid is een steeds belangrijker wordende dimensie bij de materiaalkeuze, en Polyamide 6 heeft een gunstiger end-of-life-profiel dan veel andere technische kunststoffen. PA6 kan mechanisch worden gerecycled – opnieuw gesmolten en opnieuw verwerkt tot nieuwe onderdelen – met enige verslechtering van het molecuulgewicht en de eigenschappen, vooral na meerdere verwerkingscycli. Industrieel schroot en post-consumer PA6 uit tapijtvezels, visnetten en textielafval worden op grote schaal ingezameld en gerecycled in verschillende programma's over de hele wereld.

Chemische recycling is bijzonder voordelig voor PA6 vergeleken met PA66. Omdat PA6 is gemaakt van een enkel monomeer (caprolactam), kan het door hydrolyse of glycolyse weer worden gedepolymeriseerd tot zuiver caprolactam, en het teruggewonnen monomeer kan vervolgens opnieuw worden gepolymeriseerd tot PA6 van nieuwe kwaliteit. Dit gesloten recyclingtraject is al commercieel operationeel: bedrijven, waaronder Aquafil, produceren Econyl, een geregenereerde PA6-vezel gemaakt van post-consumer afval zoals afgedankte visnetten en tapijtvezels, met een aanzienlijk lagere ecologische voetafdruk dan nieuwe productie.

Uit levenscyclusanalyses blijkt dat er voor de productie van 1 kg nieuw PA6 ongeveer 1 kg nieuw PA6 nodig is 120–130 MJ aan energie en genereert ongeveer 6 à 8 kg CO₂-equivalente uitstoot. Gerecycled PA6 verlaagt deze cijfers met 50-80%, afhankelijk van de recyclingroute, waardoor het vanuit scheikundig oogpunt een van de beter recycleerbare technische polymeren is.

Biogebaseerde caprolactam, afgeleid van plantaardige grondstoffen, wordt ook actief ontwikkeld als een manier om de afhankelijkheid van fossiele brandstoffen bij de productie van PA6 te verminderen, hoewel de commerciële schaal tot nu toe beperkt blijft.

Beperkingen en ontwerpoverwegingen voor PA6

Hoewel Polyamide 6 een overtuigende combinatie van eigenschappen biedt, is het niet universeel geschikt voor elke toepassing. Ontwerpers en ingenieurs moeten zich bewust zijn van de volgende beperkingen:

• Door vocht veroorzaakte dimensionale verandering: Zoals besproken beperkt hygroscopische zwelling het gebruik in assemblages met nauwe toleranties die worden blootgesteld aan variërende vochtigheid of directe onderdompeling in water zonder de juiste ontwerpcompensatie.
• UV-degradatie: Ongemodificeerd PA6 wordt afgebroken bij langdurige blootstelling aan UV, wat leidt tot verkrijting van het oppervlak, verbrossing en kleurveranderingen. Voor buitentoepassingen zijn UV-gestabiliseerde kwaliteiten of beschermende coatings vereist.
• Zuur- en sterke basegevoeligheid: PA6 wordt aangetast door geconcentreerde minerale zuren (HCl, H₂SO₄) en sterke alkaliën, die de amidebinding hydrolyseren en ketenbreuk veroorzaken. Toepassingen waarbij dergelijke chemicaliën betrokken zijn, vereisen alternatieve materialen.
• Kruip onder aanhoudende belasting: Zoals alle semi-kristallijne thermoplasten vertoont PA6 kruip (langzame vervorming onder constante belasting), waarmee rekening moet worden gehouden bij structurele toepassingen op de lange termijn, vooral bij verhoogde temperaturen of in geconditioneerde toestanden.
• Krimp en kromtrekken: PA6 heeft een relatief hoge matrijskrimp (0,6–1,8% voor ongevulde soorten, en 0,3–0,7% anisotropisch voor met glas gevulde soorten), wat een zorgvuldig matrijsontwerp en verwerkingsparametercontrole vereist om kromtrekken in vlakke of asymmetrische delen te minimaliseren.

Voor toepassingen waarbij deze beperkingen dealbreakers zijn, omvatten alternatieven PA12 (lagere vochtabsorptie), POM (betere dimensionele stabiliteit), PPS (superieure chemische en thermische weerstand) of PEEK (extreme prestaties maar tegen aanzienlijk hogere kosten).
