Wat is het verschil tussen PA6 en PA12?

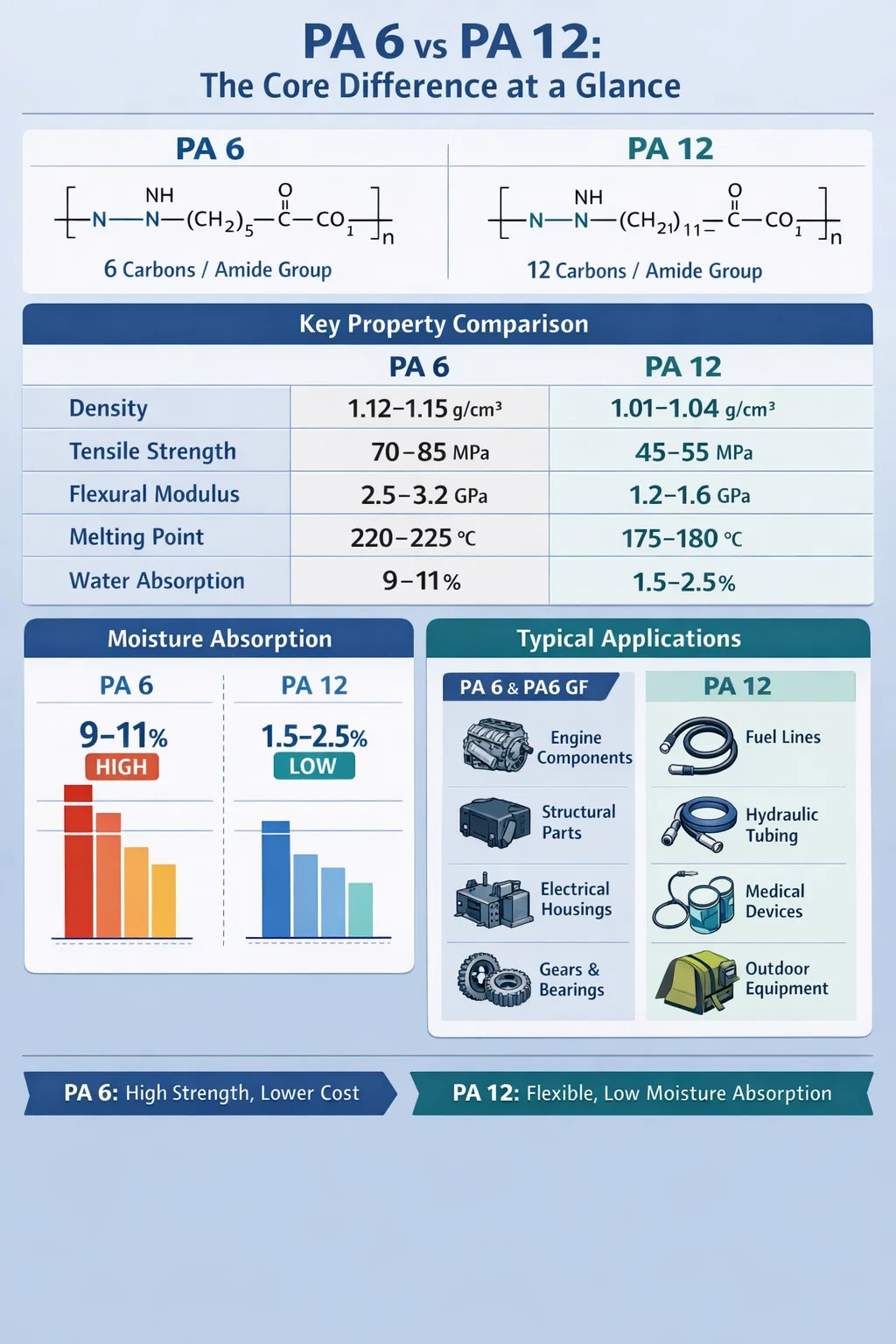

PA6 versus PA 12: het belangrijkste verschil in één oogopslag

PA 6 (Polyamide 6, ook bekend als Nylon 6) en PA 12 (Polyamide 12, ook bekend als Nylon 12) zijn beide technische thermoplasten uit de polyamidefamilie, maar ze verschillen aanzienlijk wat betreft moleculaire structuur, vochtopname, chemische weerstand, mechanische eigenschappen en verwerkingsgedrag. Het getal in hun namen verwijst naar het aantal koolstofatomen in de monomeerketen: PA 6 is gemaakt van caprolactam (6 koolstofatomen), terwijl PA 12 is afgeleid van laurolactam (12 koolstofatomen). Dit ogenschijnlijk eenvoudige structurele verschil zorgt voor dramatisch verschillend materiaalgedrag in toepassingen in de echte wereld.

Kortom: PA 6 biedt een hogere stijfheid, betere mechanische sterkte en lagere kosten, waardoor het ideaal is voor structurele en dragende componenten. PA 12 blinkt uit in maatvastheid, lage vochtopname en flexibiliteit, waardoor het de voorkeurskeuze is voor slangen, brandstofleidingen en buitentoepassingen waar vochtbestendigheid van cruciaal belang is. Wanneer glasvezelversterking wordt toegevoegd: vorming PA6 GF-materialen — de prestatiekloof met PA 12 op het gebied van stijfheid wordt nog verder groter in het voordeel van PA 6.

Moleculaire structuur en amidegroepdichtheid

Het fundamentele verschil tussen PA 6 en PA 12 ligt in hoe vaak amidegroepen (-CO-NH-) voorkomen langs de polymeerskelet. In PA 6 komt elke 6 koolstofatomen een amidebinding voor. In PA 12 strekt de afstand zich uit tot 12 koolstofatomen tussen elke amidebinding.

Amidegroepen zijn hydrofiel: ze trekken watermoleculen aan en binden ze via waterstofbinding. Dit betekent dat PA 6, met zijn hogere dichtheid van amidegroepen, aanzienlijk meer vocht absorbeert dan PA 12. PA 6 kan bij verzadiging in water tot 9–11% vocht opnemen, terwijl PA 12 slechts ongeveer 1,5–2,5% absorbeert. Dit is geen klein verschil; het beïnvloedt rechtstreeks de maatvastheid, mechanische prestaties en elektrische eigenschappen gedurende de levensduur van het product.

De langere alifatische keten in PA 12 draagt ​​ook bij aan een grotere ketenmobiliteit en een lagere glasovergangstemperatuur. PA 12 blijft flexibel, zelfs bij temperaturen tot -40°C. Daarom wordt het veel gebruikt in autobrandstof en remleidingen in toepassingen in koude klimaten.

Belangrijkste vergelijking van eigendommen: PA 6 versus PA 12

De onderstaande tabel geeft een technische vergelijking naast elkaar van de belangrijkste materiaaleigenschappen voor ontwerpingenieurs die tussen deze twee polyamiden moeten kiezen.

Vochtopname en dimensionele stabiliteit

Vochtabsorptie is een van de meest kritische factoren die PA 6 van PA 12 onderscheidt in de praktische techniek. PA 6-onderdelen kunnen hun afmetingen met maar liefst veranderen 1,5–2,0% lang omdat ze na het vormen na verloop van tijd atmosferisch vocht absorberen. Dit maakt precisiecomponenten gemaakt van niet-versterkt PA 6 een uitdaging om te gebruiken in assemblages met nauwe toleranties, tenzij er rekening wordt gehouden met conditionering in het ontwerp of glasvezelversterking wordt gebruikt om maatveranderingen te onderdrukken.

PA 12 vertoont daarentegen maatveranderingen van minder dan 0,5% onder dezelfde omstandigheden. Dit maakt het veel voorspelbaarder in gebruik en is een van de belangrijkste redenen waarom ontwerpers PA 12 kiezen voor hydraulische connectoren, precisiefittingen en buizen met kleine diameter, waarbij pasvorm en functie consistent moeten blijven in veranderende vochtige omgevingen.

Vocht heeft ook invloed op de mechanische eigenschappen. Een PA 6-onderdeel dat droog in vorm is getest, kan een treksterkte van 80 MPa vertonen, maar na conditionering tot een evenwichtsvochtgehalte bij een relatieve vochtigheid van 50% kan dit dalen tot ongeveer 55-60 MPa. Dit is een bekende afweging waarmee rekening moet worden gehouden bij het specificeren van PA 6 voor structurele toepassingen. PA 12 vertoont veel minder variatie: de geconditioneerde mechanische eigenschappen blijven dicht bij de droge waarden, wat de materiaalspecificatie voor ontwerpers vereenvoudigt.

Glasvezelversterkte PA 6: wat PA6 GF-materialen op tafel brengen

Wanneer glasvezel wordt toegevoegd aan PA 6, ondergaat het resulterende PA6 GF-materiaal (algemeen verkrijgbaar als PA6 GF15, PA6 GF30, PA6 GF50, enz., waarbij het getal het glasvezelgehalte per gewichtspercentage aangeeft) een dramatische transformatie in stijfheid en sterkte. Dit is een van de meest gebruikte versterkingsstrategieën in technische kunststoffen.

Hoe glasvezel de prestaties van PA 6 verandert

PA6 GF30 (30% glasvezelversterkt PA 6) is de meest gespecificeerde kwaliteit. Het levert:

• Treksterkte van 170–190 MPa , meer dan het dubbele van dat van niet-versterkte PA 6
• Buigmodulus van 8–10 GPa , vergeleken met 2,5–3,2 GPa voor zuivere PA 6
• Verminderde vochtopname – de glasvezel zelf absorbeert geen water, waardoor de effectieve vochtopname in het composiet aanzienlijk lager is dan in puur PA 6
• Verbeterde dimensionale stabiliteit - kromtrekken en krimp na het vormen worden verminderd, hoewel anisotrope krimp een nieuwe overweging wordt vanwege de vezeloriëntatie
• De warmteafbuigingstemperatuur neemt toe tot ongeveer 200–210°C (vs. ~185°C voor pure PA 6 bij 1,8 MPa belasting)

PA6 GF-materialen worden veelvuldig gebruikt in inlaatspruitstukken van auto's, motorkappen, structurele beugels, elektrische behuizingen en industriële pompcomponenten. De combinatie van hoge stijfheid, goede hittebestendigheid en relatief lage grondstofkosten maakt PA6 GF30 tot een van de meest kosteneffectieve technische verbindingen op de markt.

PA6 GF versus PA 12: een directe vergelijking

Wanneer je PA6 GF-materialen vergelijkt met ongewapend PA 12, wordt de keuze genuanceerder. PA6 GF30 zal aanzienlijk beter presteren dan PA 12 op het gebied van stijfheid en hittebestendigheid, maar PA 12 zal nog steeds winnen op het gebied van flexibiliteit, chemische bestendigheid tegen brandstoffen en hydraulische vloeistoffen en taaiheid bij lage temperaturen. Als de toepassing een stijf structureel onderdeel vereist dat bij hogere temperaturen werkt, is PA6 GF de duidelijke winnaar. Als het onderdeel een flexibele brandstofleiding is of een connector die wordt blootgesteld aan remvloeistof en wintertemperaturen van -30°C, blijft PA 12 de juiste keuze.

Chemische weerstand: waar PA 12 beter presteert

PA 12 heeft een superieure weerstand tegen een breed scala aan chemicaliën vergeleken met PA 6. De lagere amidegroepdichtheid maakt het beter bestand tegen hydrolyse en aantasting door zuren, logen en organische oplosmiddelen. In automobieltoepassingen vertaalt dit zich in een betere weerstand tegen:

• Brandstoffen, inclusief ethanolmengsels (E10, E85) en diesel
• Hydraulische vloeistoffen en remvloeistoffen (DOT 4 en DOT 5.1)
• Zinkchloride en calciumchloride strooizout
• Vetten en smeeroliën voor auto's

PA 6 presteert adequaat in veel van deze omgevingen, maar kan spanningsscheuren vertonen bij blootstelling aan zinkchloride onder mechanische belasting – een fenomeen dat bekend staat als omgevingsspanningsscheuren (ESC). Dit is van oudsher een probleem geweest met PA 6-clips en -beugels in omgevingen onder de motorkap waar wegspattende strooizout aanwezig is. PA 12 is aanzienlijk minder gevoelig voor dit soort storingen.

Voor farmaceutische en voedselcontacttoepassingen biedt PA 12 op sommige markten ook voordelen op het gebied van regelgeving vanwege het lagere extraheerbare gehalte en de stabielere oppervlaktechemie in de loop van de tijd.

Verwerkingsverschillen tussen PA 6 en PA 12

Beide materialen zijn thermoplastische materialen die voornamelijk worden verwerkt door spuitgieten en extrusie, maar hun verschillende smeltpunten en vochtgevoeligheid leiden tot verschillende verwerkingsvereisten.

Droogvereisten

Vanwege de hoge vochtopname is PA 6 bijzonder gevoelig voor hydrolytische afbraak tijdens de verwerking als het niet goed wordt gedroogd. De aanbevolen droogomstandigheden voor PA 6 zijn doorgaans 80°C gedurende 4–8 uur in een ontvochtigingsdroger om een vochtgehalte van minder dan 0,2% te bereiken. Als PA 6 niet goed wordt gedroogd, ontstaan ​​er vlekken, een lager molecuulgewicht en verminderde mechanische eigenschappen van het gegoten onderdeel. PA6 GF-materialen hebben dezelfde droogvereisten.

PA 12, met zijn veel lagere hygroscopiciteit, vereist doorgaans minder agressieve droging 80°C gedurende 2–4 uur is voldoende. Dit kan een voordeel bieden op het gebied van verwerkingsefficiëntie bij de productie van grote volumes.

Smelttemperatuur en schimmeltemperatuur

PA 6 wordt verwerkt bij smelttemperaturen van 240–280°C, terwijl PA 12 werkt bij een lagere temperatuur van 200–240°C. Deze lagere verwerkingstemperatuur voor PA 12 kan in sommige gevallen het energieverbruik en de cyclustijd verminderen. Het lagere smeltpunt van PA 12 betekent echter ook dat het een lagere continue gebruikstemperatuur heeft – relevant bij het specificeren van onderdelen voor warme omgevingen zoals auto-onderdelen onder de motorkap.

Krimp en kromtrekken

Onversterkte PA 6 krimpt isotroop met ongeveer 1,0–1,5% tijdens het vormen. PA6 GF-materialen vertonen anisotrope krimp – lager in de stromingsrichting (ongeveer 0,2–0,5%) en hoger in de dwarsrichting (ongeveer 0,6–1,2%) – waarmee bij het matrijsontwerp rekening moet worden gehouden om kromtrekken te voorkomen. PA 12 vertoont een gematigde krimp van ongeveer 0,8–1,5% en gedraagt ​​zich voorspelbaarder in dunwandige onderdelen vanwege de inherente flexibiliteit.

Thermische prestaties en langdurige veroudering door hitte

PA 6 heeft een hoger smeltpunt (220–225°C) en over het algemeen betere thermische prestaties dan PA 12 (175–180°C). Wanneer versterkt met glasvezel, kunnen PA6 GF-materialen continu werken bij temperaturen tot 130–150°C (met hittestabilisatiepakketten), waardoor ze geschikt zijn voor toepassingen onder de motorkap in auto's.

PA 12, met zijn lagere smeltpunt, heeft een continue gebruikstemperatuur die doorgaans rond de 100–110 °C ligt. Voor toepassingen die langdurige blootstelling aan motorwarmte of verhoogde omgevingstemperaturen vereisen, kan dit een diskwalificerende beperking zijn die ontwerpers in de richting van PA6 GF-materialen of zelfs polyamiden met hogere temperaturen zoals PA 46 of PPA duwt.

Van beide materialen zijn hittegestabiliseerde kwaliteiten beschikbaar. PA6 GF30 HS-kwaliteiten (hittegestabiliseerd) worden gewoonlijk gespecificeerd voor motoronderdelen waarbij een continue blootstelling aan 150°C wordt verwacht, waarbij pieken op korte termijn tot 170°C worden getolereerd. PA 12 hittegestabiliseerde kwaliteiten verlengen de levensduur tot ongeveer 120°C continu – een verbetering, maar nog steeds lager dan PA6 GF bij gelijkwaardige toepassingen.

Typische toepassingen: waar elk materiaal wordt gebruikt

De verschillende eigenschapsprofielen van PA 6, PA6 GF-materialen en PA 12 leiden uiteraard tot verschillende toepassingsdomeinen. De volgende uitsplitsing weerspiegelt gebruikspatronen in de echte wereld in de belangrijkste industrieën.

PA 6 en PA6 GF — Primaire toepassingsgebieden

• Automobiel: Inlaatspruitstukken (PA6 GF30/GF50), motorkappen (PA6 GF30 HS), luchtfilterhuizen, veiligheidsgordelcomponenten, pedaalsystemen, wieldoppen
• Elektrisch en elektronica: Behuizingen voor stroomonderbrekers, aansluitblokken, schakelcomponenten, kabelbinders, motorbehuizingen
• Industriële machines: Tandwielen, lagers, bussen, transportbandcomponenten, pomphuizen
• Consumptiegoederen: Behuizingen voor elektrisch gereedschap, fietsonderdelen, bagageframes, sportartikelen
• Textiel: Garen, kousen, kledingstoffen (niet-versterkte PA 6-vezel)

PA 12 — Primaire toepassingsgebieden

• Automotive slangen: Brandstofleidingen, remleidingen, hydraulische leidingen, dampafvoerleidingen, luchtremleidingen voor vrachtwagens
• Industriële vloeistofbehandeling: Pneumatische buizen, chemicaliëntransportleidingen, persluchtdistributie
• Medische hulpmiddelen: Kathetercomponenten, handvatten voor chirurgische instrumenten, behuizingen voor medicijntoedieningsapparaten
• 3D-printen (SLS): PA 12-poeder is het dominante materiaal voor selectief lasersinteren vanwege het consistente smeltgedrag en de flexibiliteit bij nabewerking
• Offshore en onderzees: Flexibele leidingen, kabelmantels, navelstrengcomponenten voor olie- en gasinfrastructuur
• Schoeisel: Onderdelen voor skischoenen, onderdelen voor sportschoenen die flexibiliteit vereisen bij temperaturen onder het vriespunt

Kostenoverwegingen: PA 6 versus PA 12 Economische realiteit

De kosten zijn vaak een doorslaggevende factor bij de materiaalkeuze, en PA 6 heeft hier een aanzienlijk voordeel. PA 12 kost doorgaans 2 à 3 keer meer per kilogram dan PA 6 , en deze premie neemt verder toe als PA6 GF30 wordt vergeleken met PA 12. Het prijsverschil weerspiegelt de grondstoffeneconomie: laurolactam (het PA 12-monomeer) is een complexere en minder wijdverbreid geproduceerde chemische stof dan caprolactam (het PA 6-monomeer), dat wereldwijd op zeer grote schaal wordt vervaardigd.

Voor consumentenproducten in grote volumes of structurele auto-onderdelen waarvan het ontwerp geschikt is voor PA 6- of PA6 GF-materialen, zijn de kostenbesparingen aanzienlijk. Een grote auto-OEM die 500.000 inlaatspruitstukken per jaar produceert met behulp van PA6 GF30 in plaats van een PA 12-equivalent (als er een bestond met voldoende stijfheid) zou een besparing op grondstoffen zien die jaarlijks in de miljoenen dollars kan oplopen.

De kosten van PA 12 zijn alleen gerechtvaardigd als de specifieke eigenschappen ervan – vochtbestendigheid, chemische bestendigheid, flexibiliteit, prestaties bij lage temperaturen – daadwerkelijk vereist zijn voor de toepassing. Het te veel specificeren van PA 12 waar PA 6- of PA6 GF-materialen zouden volstaan, is een veel voorkomende maar onnodige kostenpost in minder ervaren ontwerpprogramma's.

PA 6, PA6 GF en PA 12 in additieve productie

In de context van additieve productie, met name selectief lasersinteren (SLS), domineert PA 12 de markt voor poederbedfusie. Het lagere smeltpunt, het smalle smeltbereik en het gunstige herstollingsgedrag maken het gemakkelijker om het in SLS-systemen te verwerken zonder overmatige afbraak van ongebruikt poeder tussen builds. Het wereldwijd meest gebruikte commerciële SLS-poeder – EOS PA 2200 – is van PA 12-kwaliteit.

PA 6- en PA6 GF-materialen zijn met succes aangepast voor SLS, waarbij verschillende leveranciers nu op PA6 gebaseerde poedermengsels aanbieden, versterkt met glaskralen of koolstofvezel voor een hogere stijfheid. Het hogere smeltpunt en het smallere procesvenster van PA 6 maken het echter veeleisender in SLS-systemen, en het heeft in dit proces niet dezelfde marktacceptatie bereikt als PA 12.

Voor FDM (fused deposition modeling) zijn PA 6-filamenten beschikbaar, maar hiervoor zijn extruders op hoge temperatuur (mondstuk boven 240 ° C) en behuizingen nodig vanwege de neiging van het materiaal om vocht te absorberen en te kromtrekken. PA 12 presteert beter in FDM-omgevingen in de open lucht vanwege de lagere vochtopname en betere laaghechting bij lagere verwerkingstemperaturen.

Duurzaamheid en recycleerbaarheid

Zowel PA 6 als PA 12 zijn thermoplastische materialen en zijn theoretisch recycleerbaar door opnieuw te smelten, hoewel hun mechanische eigenschappen bij elke verwerkingscyclus afnemen als gevolg van ketensplitsing en reductie van het molecuulgewicht. In de praktijk wordt postindustrieel gerecycled materiaal (PIR) vaker gebruikt in niet-kritieke toepassingen zoals kabelbinders, buizen en spuitgegoten behuizingen.

PA 6 heeft een aanzienlijk voordeel bij chemische recycling. Caprolactam (het PA 6-monomeer) kan door depolymerisatie uit PA 6-afval worden teruggewonnen en hergebruikt bij de productie van nieuwe kwaliteit polymeren. Bedrijven als DSM (nu Envalior) en Lanxess hebben hiervoor commerciële processen ontwikkeld. PA 12 chemische recycling is minder ontwikkeld en commercieel minder volwassen.

In termen van koolstofvoetafdruk heeft PA 12 een hogere milieubelasting per kilogram vanwege de complexere syntheseroute van zijn monomeer. Omdat PA 12-onderdelen echter langer meegaan in agressieve omgevingen zonder de degradatie die vocht en chemicaliën bij PA 6 veroorzaken, geeft levenscyclusanalyse soms de voorkeur aan PA 12 in toepassingen waar het voortijdige defecten en vervangingen elimineert.

Van beide materialen bestaan ​​biogebaseerde versies. Biogebaseerde PA 6 (waarbij gebruik wordt gemaakt van bioafgeleide caprolactam uit hernieuwbare grondstoffen zoals ricinusolie) en biogebaseerde PA 12 (laurolactam afgeleid van ricinusolie is al tientallen jaren commercieel verkrijgbaar, zoals geproduceerd door Evonik onder het merk Vestamid) zijn beide toegankelijk voor ontwerpers die de afhankelijkheid van fossiele brandstoffen willen verminderen.

Hoe u kunt kiezen tussen PA 6, PA6 GF en PA 12

De beslissing tussen deze materialen moet worden bepaald door een systematische evaluatie van de toepassingsvereisten. De volgende gids biedt een startkader:

Als de beslissing na deze eerste screening nog steeds onduidelijk is, is het de moeite waard om materiaaltestmonsters op te vragen bij leveranciers en toepassingsspecifieke tests uit te voeren, inclusief conditionering tot het verwachte gebruiksvochtgehalte voordat de mechanische eigenschappen worden gemeten. Het testen van PA 6, droog als gegoten, met geconditioneerde PA 12, vertekent de vergelijking in een onrealistische richting - vergelijk altijd materialen onder gelijkwaardige conditioneringstoestanden die representatief zijn voor de werkelijke gebruiksomstandigheden.
