Is Polyamide 6 kristallijn of amorf? PA6-structuur uitgelegd

Polyamide 6 is semikristallijn - niet volledig kristallijn, niet volledig amorf

Polyamide 6 (PA6), algemeen bekend als Nylon 6 of polycaprolactam, is een semikristallijn thermoplastisch polymeer . Dit betekent dat het tegelijkertijd zowel kristallijne domeinen bevat – gebieden waar moleculaire ketens in geordende, zich herhalende patronen zijn gerangschikt – als amorfe domeinen, waar de ketenpakking ongeordend blijft. Het is niet volledig kristallijn zoals een eenvoudig zoutkristal, noch volledig amorf zoals een gewoon glas.

Deze tweefasige microstructuur is de fundamentele reden Polyamide 6 presteert zoals het doet. De kristallijne fractie geeft het sterkte en stijfheid, terwijl de amorfe fractie bijdraagt ​​aan de flexibiliteit, slagvastheid en het vermogen om kleine moleculen zoals water te absorberen. Het begrijpen van de balans tussen deze twee fasen is essentieel voor iedereen die onderdelen ontwerpt, materialen selecteert of PA6 verwerkt in een industriële of technische context.

Een veel voorkomende misvatting is dat PA6 ‘kristallijn’ of ‘amorf’ is, afhankelijk van de manier waarop het wordt verwerkt. In werkelijkheid verschuift het aandeel van elke fase afhankelijk van de verwerkingsomstandigheden, de thermische geschiedenis en het vochtgehalte, maar beide fasen zijn altijd tot op zekere hoogte aanwezig in vast Polyamide 6. Afschrikgekoeld PA6 kan een kristalliniteitsindex hebben van slechts enkele procenten, terwijl langzaam gekoeld of uitgegloeid materiaal ongeveer 35% kan bereiken. Geen van beide extremen levert een materiaal op dat puur uit de ene of de andere fase bestaat.

Wat semikristallijn eigenlijk betekent in de context van PA6

Wanneer polymeerwetenschappers een materiaal als semikristallijn omschrijven, verwijzen ze naar een specifieke microstructuur op nanometerschaal. In de vaste toestand organiseert Polyamide 6 zich in stapels kristallijne lamellen - dunne, plaatachtige geordende gebieden van ongeveer 5 tot 15 nm dik - gescheiden door amorfe tussenlaaggebieden. Deze lamellaire stapels vormen grotere bolvormige bovenstructuren, sferulieten genaamd, die kunnen worden waargenomen onder microscopie met gepolariseerd licht en kenmerkend zijn voor in de smelt gekristalliseerde semikristallijne polymeren.

De drijvende kracht achter kristallisatie in PA6 is de vorming van intermoleculaire waterstofbruggen tussen de amidegroepen (–CO–NH–) langs aangrenzende polymeerketens. Deze bindingen, sterker dan van der Waals-interacties maar zwakker dan covalente bindingen, vergrendelen ketens in parallelle arrangementen en creëren het energetische voordeel dat kristallisatie thermodynamisch gunstig maakt. De lange, verstrengelde ketens kunnen zich tijdens het stollen echter niet volledig reorganiseren. Een aanzienlijk deel blijft altijd gevangen in ongeordende configuraties en vormt de amorfe fase.

Het dichtheidsverschil tussen de twee fasen weerspiegelt hun structurele verschil: de kristallijne fase van PA6 heeft een dichtheid van ongeveer 1,24 g/cm³, terwijl de amorfe fase een dichtheid heeft van ongeveer 1,08 g/cm³ – een kloof van ongeveer 15%. Het meten van de bulkdichtheid van een PA6-monster is daarom een ​​indirecte methode die wordt gebruikt om de kristalliniteitsgraad ervan te schatten, hoewel preciezere technieken zoals differentiële scanningcalorimetrie (DSC) en groothoekröntgenverstrooiing (WAXS) standaard zijn in de laboratoriumpraktijk.

Cruciaal is dat de amorfe gebieden in PA6 niet allemaal identiek zijn. Onderzoekers maken onderscheid tussen een mobiele amorfe fractie (MAF) - ketens die vrij zijn om coöperatieve segmentale beweging te ondergaan boven de glasovergangstemperatuur - en een stijve amorfe fractie (RAF). De RAF bestaat uit ketensegmenten die geometrisch beperkt zijn door hun nabijheid tot kristallijne lamellenoppervlakken, waardoor ze zelfs boven de bulkglasovergangstemperatuur een beperkte mobiliteit hebben. De aanwezigheid van een substantiële RAF in PA6 betekent dat eenvoudige tweefasemodellen de structurele complexiteit van het materiaal aanzienlijk onderschatten.

De twee belangrijkste kristalvormen van Polyamide 6: Alfa en Gamma

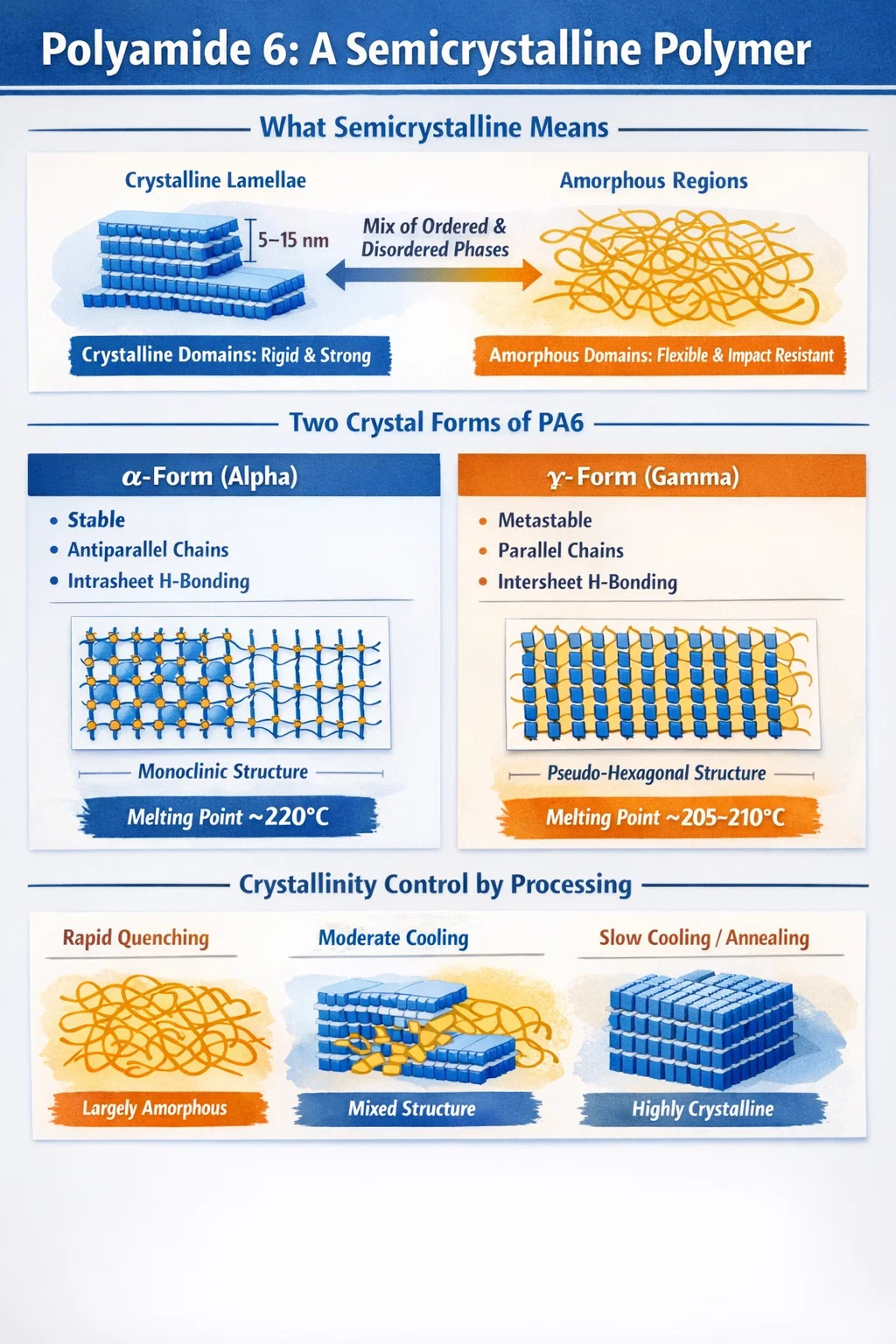

Polyamide 6 kristalliseert niet in één enkele unieke kristalstructuur. Het vertoont kristallijn polymorfisme, wat betekent dat het verschillende kristalstructuren kan vormen – polymorfen genoemd – afhankelijk van hoe het wordt verwerkt. De twee primaire polymorfen zijn de alfa (α) vorm en de gamma (γ) vorm, elk met verschillende atomaire arrangementen en mechanische gevolgen.

Alpha (α) Kristalvorm

De α-vorm is de thermodynamisch stabiele polymorf van Polyamide 6. Het heeft een monokliene eenheidscel waarin aangrenzende polymeerketens antiparallel aan elkaar lopen. Waterstofbinding in de α-vorm vindt voornamelijk plaats in vlakke platen – de zogenaamde intrasheet-waterstofbinding – waardoor een goed georganiseerde, energetisch gunstige structuur ontstaat. De a-vorm smelt bij ongeveer 220°C en heeft de voorkeur wanneer PA6 kristalliseert onder langzame koelomstandigheden (typisch bij koelsnelheden van minder dan ongeveer 8°C per seconde) of na uitgloeien boven 150°C. De hogere mate van structurele orde komt overeen met een hogere Young-modulus vergeleken met de γ-vorm.

Gamma (γ) kristalvorm

De γ-vorm, soms beschreven als pseudo-hexagonaal of een mesofase, is een metastabiele polymorf die overheerst wanneer PA6 wordt verwerkt met snellere koelsnelheden (tussen ongeveer 8 °C/s en 100 °C/s), zoals tijdens het smeltspinnen tot vezels of spuitgieten met koude mallen. In de γ-vorm lopen ketens parallel in plaats van antiparallel, en is waterstofbinding tussen de lagen van aard en vindt plaats tussen aangrenzende waterstofgebonden vellen. De γ-vorm wordt kinetisch gevangen en kan bij uitgloeien of blootstelling aan heet water in de α-vorm worden omgezet. In PA6/klei-nanocomposieten wordt ook consequent de voorkeur gegeven aan de γ-vorm vanwege de kiemvormende invloed van kleiplaatjes.

Wat dit polymorfisme in de praktijk betekent

Voor ingenieurs en verwerkers is kristallijn polymorfisme in PA6 geen abstract academisch concept. Een gegoten PA6-onderdeel dat is geproduceerd met een koude mal en een snelle cyclustijd zal voornamelijk kristallen in de γ-vorm bevatten, terwijl dezelfde hars gegoten met een hete mal en langzame afkoeling meer α-vorm zal bevatten. De resulterende mechanische eigenschappen – stijfheid, vermoeidheidsweerstand, dimensionale stabiliteit – zullen meetbaar verschillen tussen deze twee onderdelen, ook al zijn ze gemaakt van dezelfde kwaliteit Polyamide 6. Het beheersen van de koelsnelheden en matrijstemperaturen is daarom een ​​van de belangrijkste hulpmiddelen voor het afstemmen van de microstructuur van afgewerkte PA6-onderdelen.

Typisch kristalliniteitsbereik van PA6 en waarom dit relatief laag is

Een aspect van de microstructuur van Polyamide 6 dat veel ingenieurs verbaast, is hoe laag de kristalliniteit ervan eigenlijk is vergeleken met eenvoudiger kristalliseerbare polymeren zoals polyethyleen. Smeltgekristalliseerd PA6 bereikt doorgaans een kristalliniteitsindex van 35% of lager , afhankelijk van de verwerkingsomstandigheden en thermische geschiedenis. Dit betekent dat zelfs onder de meest gunstige omstandigheden voor langzame afkoeling het grootste deel van het materiaal qua volume amorf blijft.

De reden voor deze verrassend lage kristalliniteit ligt in de ketentopologie van PA6 in de gestolde smelt. In tegenstelling tot polyethyleen, dat relatief eenvoudige, flexibele ketens heeft die in staat zijn tot efficiënte aangrenzende herintredingsvouwing, worden PA6-ketens gekenmerkt door sterke waterstofbruggen tussen de ketens die de coöperatieve ketenbewegingen belemmeren die nodig zijn voor efficiënte kristallisatie. Bovendien kunnen de lange, verstrengelde polymeerketens zich niet snel reorganiseren vanuit hun willekeurige spiraalconfiguraties in de smelt. Een algemeen aanvaard structureel model voor in de smelt gekristalliseerde polyamiden beschrijft dat de ketens talrijke lange, niet-aangrenzende herintredingslussen vormen, samen met interkristallijne verbindingsketens die verschillende kristallijne lamellen verbinden. Deze wanordelijke lusstructuur genereert op natuurlijke wijze een dikke amorfe laag tussen de kristallijne lamellen; bij PA6 is de amorfe tussenlaag doorgaans ongeveer tweemaal zo dik als de kristallijne lamellen zelf.

Ter vergelijking: de kristalliniteit van in oplossing gekweekte PA6-monokristallen – waarbij ketens veel meer tijd en vrijheid hebben om te reorganiseren – kan veel hoger zijn, maar dit is in geen enkel praktisch verwerkingsscenario representatief voor commerciële PA6. Echt spuitgegoten, geëxtrudeerd of vezelgesponnen PA6 bevat altijd een aanzienlijke amorfe fractie.

Door PA6 af te koelen, bijvoorbeeld door een zojuist gesmolten monster snel onder te dompelen in ijswater, kan materiaal worden geproduceerd met een extreem lage kristalliniteit, die een bijna volledig amorfe toestand benadert. Dit uitgedoofde PA6 kan vervolgens koude kristallisatie ondergaan bij herverhitting boven de glasovergangstemperatuur van ongeveer 50–55 ° C, waarbij het transformeert van overwegend amorf naar semikristallijn. Dit gedrag is gemakkelijk waarneembaar in DSC-experimenten, waarbij een koude kristallisatie-exotherm optreedt tijdens een verwarmingsscan van door quench gekoeld PA6.

Hoe verwerkingsomstandigheden de kristallijne structuur van polyamide beheersen 6

Omdat Polyamide 6 semikristallijn is met een gevoelige en variabele microstructuur, bepalen de omstandigheden waaronder het wordt verwerkt in grote mate de eigenschappen van het uiteindelijke onderdeel. Dit is een van de meest praktisch belangrijke aspecten van het werken met PA6 als technisch materiaal.

Koelsnelheid

De koelsnelheid is de dominante variabele die zowel de mate van kristalliniteit als de polymorfverdeling in spuitgegoten en geëxtrudeerd PA6 regelt. Bij koelsnelheden onder ongeveer 8°C per seconde is de α-vorm de dominante kristalfase. Tussen ongeveer 8°C/s en 100°C/s overheerst de y-vorm. Bij zeer hoge koelsnelheden – zoals die worden bereikt bij snel blussen – wordt de kristallisatie grotendeels onderdrukt en wordt overwegend amorf PA6 verkregen. Bij praktisch spuitgieten bevat de buitenhuid van een vormdeel (dat het snelst afkoelt tegen de koude matrijswand) doorgaans meer γ-vorm of amorf materiaal, terwijl de kern (die langzamer afkoelt) meer α-vorm kristallen bevat. Hierdoor ontstaat een huid-kernmorfologiegradiënt over de dwarsdoorsnede van het onderdeel.

Schimmeltemperatuur

De matrijstemperatuur heeft een directe invloed op de kristalliniteit. Hogere matrijstemperaturen (voor PA6, doorgaans 60–100 °C) vertragen de afkoeling van het oppervlak van het onderdeel ten opzichte van de kern, bevorderen een grotere algehele kristalliniteit en bevorderen de ontwikkeling van α-kristallen. Lagere matrijstemperaturen verminderen de kristalliniteit, maar kunnen het ontvormen vereenvoudigen. Een praktisch gevolg is dat PA6-onderdelen met een hogere kristalliniteit tijdens gebruik een betere dimensionele stabiliteit vertonen - omdat de secundaire kristallisatie die na het vormen optreedt wordt verminderd - maar mogelijk langere cyclustijden nodig hebben om adequate kristallisatie vóór uitwerpen te garanderen.

Gloeien

Het gloeien van Polyamide 6-delen – waarbij ze op een hogere temperatuur onder het smeltpunt worden gehouden, doorgaans 140–180 °C – bevordert de omzetting van kristallen in de γ-vorm naar de stabielere α-vorm en verhoogt de algehele kristalliniteitsgraad door secundaire kristallisatie. Gloeien heeft ook de neiging bestaande kristallijne lamellen dikker te maken en interne spanningen te verminderen. Ingenieurs ontharden regelmatig PA6-componenten die bedoeld zijn voor gebruik bij hoge temperaturen of voor toepassingen waarbij maatvastheid in de loop van de tijd van cruciaal belang is.

Vochtgehalte tijdens verwerking

Water speelt een dubbele rol bij de verwerking van PA6. Tijdens smeltverwerking werkt vocht als een weekmaker die de smeltviscositeit verlaagt en – op hoge niveaus – hydrolytische afbraak van de ketenlengte kan veroorzaken. In de vaste toestand verstoort geabsorbeerd water de waterstofbruggen tussen de ketens in de amorfe fase, waardoor deze gebieden week worden, de treksterkte en stijfheid worden verminderd en de effectieve glasovergangstemperatuur wordt verlaagd. De kristallijne fase is in wezen ondoordringbaar voor water; vochtabsorptie vindt volledig plaats via de amorfe gebieden van de PA6-structuur. Dit is de reden waarom meer kristallijne PA6-soorten minder water absorberen en een betere maatvastheid vertonen in vochtige omstandigheden dan minder kristallijne soorten.

Belangrijke thermische eigenschappen gekoppeld aan de semikristallijne aard van PA6

De semikristallijne microstructuur van Polyamide 6 is direct verantwoordelijk voor een aantal van de belangrijkste thermische eigenschappen, waardoor het zich scherp onderscheidt van zowel volledig amorfe polymeren als puur kristallijne materialen.

• Smeltpunt: Omdat PA6 kristallijne domeinen heeft, heeft het een echt smeltpunt: ongeveer 220°C voor de α-vorm. Volledig amorfe polymeren smelten niet; ze worden alleen maar geleidelijk zachter. De scherpe smeltovergang van PA6 is een bepalend kenmerk van een semikristallijn materiaal en is de reden waarom PA6 bij goed gedefinieerde temperaturen in de smelt kan worden verwerkt.
• Glasovergangstemperatuur (Tg): De amorfe fase van PA6 ondergaat in droge toestand een glasovergang bij ongeveer 50–55°C. Beneden deze temperatuur zijn de amorfe ketens in een glasachtige toestand bevroren; daarboven worden ze rubberachtig. De Tg daalt aanzienlijk in de aanwezigheid van geabsorbeerd vocht – tot ongeveer 0°C of lager bij volledige verzadiging – omdat water de amorfe domeinen week maakt.
• Warmteafbuigingstemperatuur (HDT): PA6 behoudt een aanzienlijke stijfheid tot dichtbij zijn smeltpunt, omdat de kristallijne fase boven Tg fungeert als een fysiek verknopingsnetwerk. Dit staat in contrast met volledig amorfe polymeren, die snel hun stijfheid verliezen boven hun Tg. De HDT van niet-versterkt PA6 ligt onder standaard testomstandigheden doorgaans tussen 55 en 65 °C; met glasvezelversterking stijgt deze tot 200°C of hoger.
• Brill-overgang: PA6 ondergaat ook een overgang in vaste toestand, de Brill-overgang, bij ongeveer 160°C in onbegrensd materiaal. Boven deze temperatuur gaat het monokliene kristal in de α-vorm over naar een fase met een hogere symmetrie met meer ongeordende waterstofbindingen. Deze overgang heeft gevolgen voor het verwerkingsvenster en het thermische gedrag van PA6 bij verhoogde gebruikstemperaturen.

Hoe de semikristallijne structuur de mechanische prestaties van PA6 bepaalt

Het mechanische gedrag van Polyamide 6 is een direct gevolg van de tweefasige semikristallijne microstructuur. Het begrijpen van dit verband helpt bij het verklaren van zowel de sterke punten als de beperkingen ervan in technische toepassingen.

De kristallijne lamellen dienen als fysieke verknopingen of versterkende domeinen die voor stijfheid en sterkte zorgen. De amorfe ketens tussen en rond de lamellen, met name de interkristallijne verbindingsketens die zich tussen aangrenzende lamellen uitstrekken, dragen spanning tijdens vervorming en dragen bij aan de taaiheid en ductiliteit. Deze architectuur is verantwoordelijk voor het karakteristieke gedrag met dubbele opbrengst dat wordt waargenomen bij trekproeven van PA6 bij kamertemperatuur: een initiële opbrengst bij lage spanningen (ongeveer 5-10%) geassocieerd met vervorming van de amorfe domeinen, gevolgd door een tweede opbrengst bij hogere spanningen geassocieerd met verstoring van de kristallijne lamellen zelf.

Een hogere kristalliniteit in PA6 correleert over het algemeen met een hogere stijfheid, hogere treksterkte en betere kruipweerstand, maar dit gaat ten koste van een verminderde slagvastheid en rek bij breuk. PA6 met een lagere kristalliniteit – bijvoorbeeld PA6 geproduceerd met snelle afkoeling – is doorgaans taaier en taaier. Deze afweging is een klassiek kenmerk van semikristallijne polymeren en geeft PA6-compounders en -verwerkers een aanzienlijke speelruimte om de eigenschappen af ​​te stemmen op specifieke toepassingen door de kristalliniteit aan te passen via verwerkingsomstandigheden of kiemvormers.

Vergeleken met zijn naaste verwant PA66 (Nylon 6,6) is PA6 iets minder kristallijn onder gelijkwaardige verwerkingsomstandigheden. Dit geeft PA6 een iets lager smeltpunt (~220°C versus ~260°C voor PA66), betere verwerkbaarheid bij lagere temperaturen en iets betere slagvastheid, terwijl PA66 een marginaal betere hittebestendigheid en stijfheid biedt bij hogere temperaturen. Beide zijn semikristallijn; het verschil ligt eerder in de mate van kristalliniteit en kristalperfectie dan in de fundamentele kristallijne/amorfe aard van de materialen.

Polyamide 6 versus amorfe polyamiden: een duidelijk onderscheid

Het is de moeite waard om expliciet onderscheid te maken tussen Polyamide 6 en de klasse van materialen die bekend staat als amorfe polyamiden, aangezien beide tot de polyamidefamilie behoren maar fundamenteel verschillende structuren en eigenschappen hebben.

PA6 is, zoals in dit artikel besproken, een semikristallijn polyamide. Daarentegen zijn amorfe polyamiden – zoals PA 6I/6T-copolymeren (copolymeren van hexamethyleendiamine met isoftaal- en tereftaalzuren) – ontworpen om kristallisatie volledig te voorkomen door een onregelmatige moleculaire structuur op te nemen, meestal door copolymerisatie met monomeren met een verschillende geometrie. De isoftaaleenheden in PA 6I/6T introduceren bijvoorbeeld knikken in de keten die regelmatige pakking voorkomen en elke kristallijne orde onderdrukken, waardoor een volledig amorf materiaal ontstaat.

De praktische gevolgen van dit verschil zijn aanzienlijk. Amorfe polyamiden zijn transparant (omdat er geen kristallijne domeinen bestaan ​​die licht verstrooien), hebben een lage schimmelkrimp en een uitstekende maatvastheid. Ze missen echter de stijfheid bij hoge temperaturen die wordt veroorzaakt door de kristalliniteit in PA6, en hun gebruikstemperatuur wordt beperkt door hun glasovergangstemperatuur in plaats van door een smeltpunt. PA6, met zijn semi-kristallijne structuur, is ondoorzichtig of doorschijnend, vertoont een hogere schimmelkrimp en heeft een duidelijk smeltpunt, maar behoudt zijn stijfheid en sterkte ruim boven de Tg vanwege de kristallijne fase.

Dit onderscheid is van belang bij het selecteren van materialen. Voor toepassingen die optische helderheid, nauwe maattoleranties en brede chemische weerstand in omgevingen met gematigde temperaturen vereisen, kunnen amorfe polyamiden de voorkeur verdienen. Voor structurele technische toepassingen die een hoge stijfheid, slijtvastheid en prestaties rond de 200°C vereisen, is de semikristallijne PA6 de geschiktere keuze.

Methoden die worden gebruikt om de kristalliniteit in PA6 te meten

Omdat de mate van kristalliniteit in Polyamide 6 varieert met de verwerkingsgeschiedenis en rechtstreeks van invloed is op de eigenschappen, is het nauwkeurig meten ervan praktisch belangrijk. Hiervoor worden routinematig verschillende analysetechnieken gebruikt.

• Differentiële scanningcalorimetrie (DSC): De meest voorkomende methode. De smeltwarmte gemeten tijdens het smelten van een PA6-monster wordt vergeleken met de theoretische smeltwarmte van 100% kristallijn PA6 (ongeveer 241 J/g voor de α-vorm). De verhouding geeft de kristalliniteitsindex. Complicaties ontstaan ​​doordat PA6 koude kristallisatie of polymorfe overgangen kan ondergaan tijdens de DSC-verwarmingsscan, wat een zorgvuldige analyse vereist.
• Groothoek röntgenverstrooiing (WAXS): Biedt directe structurele informatie over de aanwezige kristallijne fasen. Scherpe diffractiepieken komen overeen met kristallijne reflecties; een brede halo komt overeen met de amorfe bijdrage. Door de relatieve intensiteiten te integreren, kan de kristalliniteitsindex worden berekend en kan de α- versus γ-fase-inhoud worden geïdentificeerd.
• Dichtheidsmeting: Omdat kristallijn en amorf PA6 significant verschillende dichtheden hebben (1,24 g/cm³ vs. 1,08 g/cm³), geeft het meten van de dichtheid van een monster en het toepassen van een tweefasige mengregel een schatting van de kristalliniteit. Dit is eenvoudig maar minder nauwkeurig dan DSC of WAXS.
• FTIR-spectroscopie: Infraroodabsorptiebanden geassocieerd met specifieke kristallijne fasen maken semi-kwantitatieve analyse mogelijk. Voor PA6 worden karakteristieke absorptiebanden bij 974 cm⁻¹, 1030 cm⁻¹ en 1073 cm⁻¹ gebruikt om de α- en γ-kristalfase-inhoud te onderscheiden en te kwantificeren.

Elke techniek heeft zijn eigen sterke punten, beperkingen en aannames. Voor routinematige kwaliteitscontrole wordt DSC het meest gebruikt vanwege de snelheid en toegankelijkheid. Voor gedetailleerde structurele karakterisering – vooral wanneer de relatieve verhoudingen van α- en γ-fasen ertoe doen – biedt WAXS in combinatie met DSC het meest complete beeld.

Praktische implicaties voor ontwerp, verwerking en materiaalkeuze

Voor ingenieurs en materiaalselecteurs heeft het inzicht dat Polyamide 6 semikristallijn is – in plaats van het eenvoudigweg ‘kristallijn’ of ‘amorf’ te bestempelen – directe en concrete gevolgen voor de manier waarop componenten moeten worden ontworpen, verwerkt en gebruikt.

Ten eerste blijven PA6-onderdelen langzaam kristalliseren nadat ze de mal verlaten. Deze kristallisatie na het vormen veroorzaakt dimensionale veranderingen (meestal krimp) die de pasvorm en functie van onderdelen kunnen beïnvloeden. Zeer nauwkeurige PA6-componenten vereisen vaak gecontroleerde gloei- of conditioneringsprotocollen om de kristallisatie in een gecontroleerde omgeving te voltooien voordat ze worden geassembleerd. Zonder deze stap kan er sprake zijn van dimensionale afwijkingen tijdens gebruik, vooral tijdens de eerste paar honderd uur van gebruik bij hogere temperaturen.

Ten tweede is vochtconditionering van PA6-onderdelen de standaardpraktijk vóór het testen van de mechanische eigenschappen en vóór gebruik in veel toepassingen. Vers gevormd, droog PA6 heeft eigenschappen die meetbaar verschillen van met vocht geconditioneerd PA6, omdat geabsorbeerd water de amorfe fase week maakt. Gepubliceerde gegevensbladen voor PA6-kwaliteiten rapporteren doorgaans waarden voor zowel dry-as-molded (DAM) als vochtgeconditioneerde toestanden (doorgaans 50% relatieve vochtigheidsconditionering) - en de verschillen kunnen aanzienlijk zijn. De slagsterkte en rek bij breuk nemen toe met vochtopname, terwijl de treksterkte, stijfheid en hardheid afnemen.

Ten derde verandert glasvezelversterking het kristallisatiegedrag van PA6. Glasvezels fungeren als heterogene kiemplaatsen die de kristallisatie versnellen en de kristallisatietemperatuur naar hogere waarden verschuiven. De resulterende PA6-matrix in met glas gevulde composieten heeft de neiging hoger kristallijn en fijner gestructureerd te zijn dan puur PA6 onder gelijkwaardige koelomstandigheden, wat bijdraagt ​​aan de verbeterde stijfheid en dimensionele stabiliteit van glasvezelversterkte Polyamide 6-kwaliteiten.

Ten vierde komt de keuze tussen PA6 en PA66 voor een bepaalde toepassing vaak neer op subtiele verschillen in hun semikristallijne structuren. PA66, met zijn meer symmetrische ketenstructuur en sterkere neiging tot kristalliseren, bereikt een iets hogere kristalliniteit en heeft een smeltpunt dat ongeveer 40°C hoger ligt dan PA6. Dit maakt PA66 beter geschikt voor toepassingen bij temperaturen rond de 200°C en hoger. De lagere verwerkingstemperatuur van PA6, de betere oppervlakteafwerking en het grotere verwerkingsgemak (deels vanwege de lagere kristallisatiesnelheid en krimp) maken het de voorkeur voor veel precisie-spuitgiettoepassingen en voor de productie van vezels.
