Waar wordt PA6 voor gebruikt? Toepassingen, eigenschappen en PA6 GF-gids

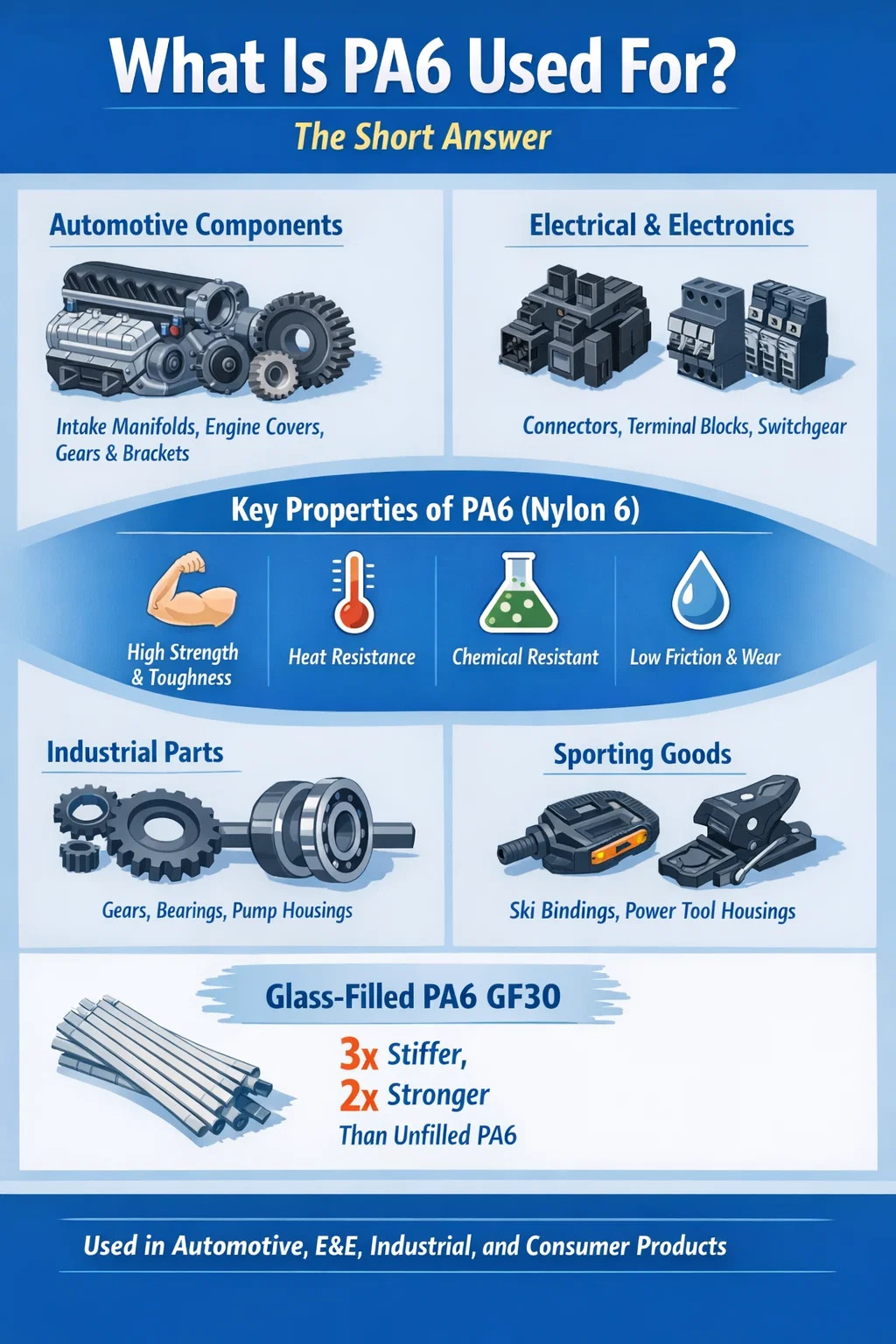

Waar wordt PA6 voor gebruikt? Het korte antwoord

PA6 – ook bekend als Polyamide 6 of Nylon 6 – is een van de meest gebruikte technische thermoplasten ter wereld. Het wordt voornamelijk gebruikt voor structurele en mechanische componenten die een combinatie van sterkte, taaiheid, chemische weersten en het vermogen om in complexe geometrieën te worden gegoten vereisen. Van motoronderdelen voor auto's tot industriële tandwielen, elektrische connectoren tot sportartikelen voor consumenten, PA6 verschijnt overal waar ingenieurs een materiaal nodig hebben dat betrouwbaar presteert onder belasting, hitte en herhaalde stresscycli.

Wanneer versterkt met glasvezels - gewoonlijk aangeduid als PA6 GF-materialen (met glas gevuld polyamide 6) — de mechanische eigenschappen verbeteren dramatisch, waardoor het een directe concurrent wordt van gegoten aluminium en zink in veel dragende toepassingen. De mondiale polyamidemarkt overtrof 6,2 miljard dollar in 2023 , waarbij PA6 en de versterkte kwaliteiten ervan een aanzienlijk deel van die vraag vertegenwoordigen.

In dit artikel wordt precies uitgelegd waar en waarom PA6 wordt gebruikt, hoe glasversterking de vergelijking verandert, hoe de echte verwerkings- en prestatiecijfers eruitzien en hoe u de juiste kwaliteit voor uw toepassing selecteert.

Kerneigenschappen die PA6 zo veelzijdig maken

Voordat we in specifieke toepassingen duiken, helpt het om te begrijpen waarom PA6 überhaupt wordt gekozen. Het vastgoedprofiel is echt evenwichtig; het blinkt niet uit op één gebied ten koste van al het andere, wat het zo breed toepasbaar maakt.

Mechanische sterkte en taaiheid

Ongevuld PA6 heeft een treksterkte van ongeveer 70–85 MPa en een rek bij breuk van 30–150%, afhankelijk van het vochtgehalte. Deze combinatie betekent dat het materiaal aanzienlijke schokken kan absorberen zonder te breken – een belangrijke reden waarom het wordt gebruikt in behuizingen en deksels die worden blootgesteld aan val- of trillingsbelasting. De gekerfde Izod-slagsterkte ligt doorgaans in het bereik van 5–10 kJ/m² in de vormdroog-staat, aanzienlijk stijgend bij conditionering tot een evenwichtsvochtgehalte.

Thermische prestaties

Ongevuld PA6 heeft een smeltpunt van ongeveer 220°C en een hitteafbuigingstemperatuur (HDT) van ongeveer 65°C bij een belasting van 1,8 MPa – bescheiden voor veeleisende auto-omgevingen onder de motorkap. Zodra echter glasvezelversterking wordt toegevoegd, stijgt de HDT scherp. PA6GF30 (30% glasvezel) haalt HDT-waarden van 200–215°C bij 1,8 MPa, wat de deur opent voor toepassingen onder de motorkap en andere toepassingen bij hoge temperaturen die ongevulde soorten eenvoudigweg niet aankunnen.

Chemische weerstand

PA6 is bestand tegen een breed scala aan chemicaliën: koolwaterstoffen, oliën, vetten, veel oplosmiddelen en verdunde basen. Het presteert goed tegen benzine, motorolie, remvloeistof en schoonmaakmiddelen, allemaal gebruikelijk in auto-omgevingen. Het wordt echter aangetast door sterke zuren, fenolen en oxidatiemiddelen, dus controles op chemische compatibiliteit zijn verplicht voor elke natte chemische omgeving.

Tribologische eigenschappen

PA6 heeft inherent lage wrijving en goede slijtvastheid tegen staal en andere harde tegenvlakken. Dit is de reden waarom tandwielen, bussen en lageroppervlakken gemaakt van PA6 vaak werken zonder externe smering bij lichte toepassingen. Het zelfsmerende karakter van het materiaal komt voort uit de semi-kristallijne structuur en de lage oppervlakte-energie in vergelijking met veel metalen.

Vochtopname: de variabele waar iedereen rekening mee moet houden

PA6 absorbeert vocht uit de atmosfeer en komt ongeveer in evenwicht 2,5–3,5% watergehalte bij standaardomstandigheden (23°C, 50% RH) en tot 9–10% bij volledige onderdompeling. Vocht werkt als een weekmaker: het verhoogt de flexibiliteit en slagsterkte, terwijl de trekmodulus en vloeigrens worden verminderd. Dit is niet noodzakelijkerwijs een fout – in evenwicht geconditioneerde PA6 presteert vaak beter dan de vormdroog-staat in dynamische belastingscenario’s – maar maatveranderingen moeten in elk precisieontwerp worden meegenomen.

PA6 GF-materialen: hoe glasvezel alles verandert

Met glas gevuld PA6 – doorgaans aangeduid als PA6GF15, PA6 GF30 of PA6GF50 (wat een glasvezelbelasting van 15%, 30% of 50% op gewichtsbasis aangeeft) – vertegenwoordigt een fundamenteel andere materiaalklasse dan het ongevulde basispolymeer. De korte glasvezels die in de matrix zijn samengevoegd, creëren een samengestelde microstructuur die de belasting efficiënter overdraagt, bestand is tegen kruip onder aanhoudende spanning en de maatvastheid over een groter temperatuurbereik handhaaft.

De sprong van ongevuld naar GF30 verdrievoudigt ruwweg de stijfheid en verdubbelt de treksterkte meer dan. Tegelijkertijd verdringt het glasvezelgehalte het polymeer, waardoor de volumefractie van het materiaal dat vocht kan absorberen afneemt, waardoor de dimensionele stabiliteit aanzienlijk verbetert. PA6 GF30 is het werkpaard in de meeste structurele toepassingen en is de maatstaf waarmee andere versterkte technische thermoplasten worden vergeleken.

PA6 GF50, hoewel indrukwekkend op papier, introduceert compromissen: hogere dichtheid, verminderde slagvastheid ten opzichte van GF30 en grotere anisotropie (stroomrichting vs. dwarsstroomeigenschappen lopen aanzienlijk uiteen). Het is meestal gereserveerd voor toepassingen waarbij maximale stijfheid niet onderhandelbaar is en impactgebeurtenissen geen primaire ontwerpbelasting zijn.

Automotive: de grootste interne markt voor PA6

De automobielsector verbruikt meer PA6 – vooral PA6 GF-materialen – dan welke andere industrie dan ook. Eén modern personenvoertuig bevat naar schatting een hoeveelheid 10 tot 18 kg polyamide componenten , waarbij PA6 en PA66 samen het grootste deel daarvan voor hun rekening nemen. Het streven naar lichtere voertuigen om aan de emissiedoelstellingen te voldoen heeft de vervanging van metalen onderdelen door met glas gevulde nylonconstructies versneld.

Motor- en onderdelen onder de motorkap

PA6 GF30 en GF35 zijn de materialen bij uitstek voor inlaatspruitstukken, motorkappen, thermostaathuizen, luchtfilterhuizen en eindkappen van de inlaatluchtkoeler. Deze onderdelen werken bij aanhoudende temperaturen van 120–150 °C met pieken boven de 180 °C, en worden blootgesteld aan koelvloeistof, olienevel en brandstofdampen. De vervanging van aluminium inlaatspruitstukken door PA6 GF-componenten vanaf de jaren negentig leverde een gewichtsbesparing op van 40–60% per onderdeel terwijl de structurele integriteit behouden blijft en complexere interne geometrieën mogelijk worden gemaakt door middel van spuitgieten, wat moeilijk of duur zou zijn om te gieten.

Onderdelen van het koelsysteem

Radiator-eindtanks, expansietanks, waterpomphuizen en koelvloeistofleidingconnectoren worden routinematig gegoten uit PA6 GF-materialen omdat het materiaal bestand is tegen langdurige blootstelling aan ethyleenglycol-koelvloeistof bij bedrijfstemperaturen zonder hydrolytische degradatie - op voorwaarde dat de juiste hittegestabiliseerde kwaliteit wordt gebruikt. Hydrolysebestendige PA6 GF-kwaliteiten zijn speciaal ontwikkeld om de levensduur te verlengen tot meer dan 200.000 km of 15 jaar.

Structurele en semi-structurele onderdelen

Voordragers (de structurele module achter het bumperpaneel), pedaalbeugels, deurgreepbases, spiegelbehuizingen en verschillende beugelsystemen worden gewoonlijk gemaakt van PA6 GF30 of PA6 GF35. Deze toepassingen vereisen zowel stijfheid als energiebeheer bij botsingen – een balans die met glasvezelversterkt nylon beter aankan dan veel concurrerende materialen met een gelijkwaardige massa.

Onderdelen van het brandstofsysteem

PA6 wordt gebruikt voor brandstofleidingconnectoren, brandstoffilterbehuizingen en dampbeheercomponenten. De weerstand tegen koolwaterstoffen en het vermogen om nauwe maattoleranties te bereiken door middel van spuitgieten – cruciaal voor lekvrije brandstoffittingen – maken het tot een standaardkeuze. Regelgevende vereisten voor lage permeatie in brandstofsystemen hebben de ontwikkeling van meerlaagse PA6-brandstofleidingen met barrièrelagen gestimuleerd, maar de structurele buitenlaag blijft nylon.

Elektrische en elektronische toepassingen

PA6 is een dominant materiaal in de elektrische en elektronische sector (E&E), waar de combinatie van diëlektrische eigenschappen, vlamvertraging (in gewijzigde kwaliteiten), maatvastheid en verwerkbaarheid een breed scala aan componenten omvat.

Connectoren en eindblokken

Elektrische connectoren – van kabelboomconnectoren voor auto’s tot industriële aansluitblokken – behoren wereldwijd tot de meest gebruikte PA6-toepassingen. De maatnauwkeurigheid van het materiaal, de weerstand tegen kruip onder de inbrengkrachten van metalen contacten en de compatibiliteit met soldeerprocessen (vooral in hittegestabiliseerde kwaliteiten) maken het zeer geschikt. PA6 GF-materialen komen vooral veel voor in meerpinsconnectoren waarbij de nauwkeurigheid van de pinregistratie van cruciaal belang is voor de levensduur.

Stroomonderbrekers en schakelapparatuur

Vlamvertragende PA6-kwaliteiten (FR PA6, vaak halogeenvrij) zijn gespecificeerd voor stroomonderbrekerbehuizingen, relaissokkels en schakelapparatuurcomponenten. Deze cijfers behalen UL94 V-0-classificaties bij een wanddikte van 0,8 mm of 1,6 mm, terwijl de mechanische integriteit behouden blijft die nodig is om kortsluitbooggebeurtenissen te overleven.

Kabelbeheer en leiding

PA6 gegolfde buizen, kabelbinders en kabelwartels zijn standaard in industriële bedradingsinstallaties. PA6-bundelbanden behouden hun klemkracht over een temperatuurbereik van -40°C tot 85°C en zijn bestand tegen UV-degradatie in gestabiliseerde kwaliteiten – eigenschappen die hun alomtegenwoordigheid in kabelbomen in auto's en elektrische installaties buitenshuis verklaren.

Behuizingen voor elektronische apparaten

Behuizingen voor elektrisch gereedschap, industriële sensorbehuizingen, behuizingen voor meetapparatuur en motorbehuizingen worden vaak gemaakt van PA6- of PA6 GF-materialen. De met glas gevulde kwaliteiten zijn bestand tegen kromtrekken, zelfs in dunwandige secties, en bieden de stijfheid die nodig is voor een nauwsluitende montage van interne componenten, zoals PCB-montagepalen en klikbevestigingsfuncties.

Industriële machines en technische componenten

PA6 heeft een lange geschiedenis in industriële machines, juist omdat het kan worden vervaardigd uit geëxtrudeerd staaf- en plaatmateriaal, in grote delen kan worden gegoten of in grote volumes kan worden gespuitgiet. Elke verwerkingsroute is geschikt voor verschillende toepassingsschalen.

Tandwielen, nokken en aandrijfcomponenten

PA6-versnellingen zijn te vinden in kantoorapparatuur, apparaten, licht-industriële machines en hulpsystemen voor auto's (raamregelaars, stoelverstelling, HVAC-mengdeuren). Bij PV-waarden (druk-snelheid) lager dan ongeveer 0,1 MPa·m/s , ongevulde PA6 loopt zonder smering tegen staal aan. Boven deze drempel wordt gesmeerd inlopen aanbevolen. Met glas gevulde PA6-tandwielen bieden een hoger draagvermogen, maar offeren een deel van het zelfsmerende karakter van de ongevulde kwaliteit op en vertonen een hogere tegenvlakslijtage – een afweging die per toepassing moet worden beoordeeld.

Lagers, bussen en slijtblokken

Gegoten PA6 (monomeergieten) wordt gebruikt voor lagerringen met grote diameter, geleiderails voor transportbanden en slijtplaten in landbouw-, mijnbouw- en materiaalbehandelingsapparatuur. Gegoten nylon kan in secties tot enkele honderden kilogrammen worden geproduceerd en met nauwkeurige toleranties worden bewerkt. De wrijvingscoëfficiënt tegen staal onder droge omstandigheden is typisch 0,15–0,35 , wat acceptabel is voor veel lagertoepassingen met lage snelheden, waarbij bronzen of PTFE-voeringen met brons op de rug op grote schaal onbetaalbaar zouden zijn.

Vloeistofbehandeling — Pompen en kleppen

PA6-waaiers, pomphuizen, kleplichamen en pijpfittingen kunnen water, milde zuren, koolwaterstoffen en proceschemicaliën verwerken in een breed scala aan industriële omgevingen. De corrosieweerstand van PA6 vergeleken met metalen alternatieven elimineert de risico's van galvanische corrosie en verkort de onderhoudscycli. Voor vloeistofsystemen met hogere druk of hogere temperaturen vervangen PA6 GF-materialen ongevulde soorten om de maatvastheid onder aanhoudende drukbelasting te behouden.

Structurele profielen en machineafschermingen

Geëxtrudeerde PA6-profielen worden gebruikt voor structurele frames in geautomatiseerde assemblageapparatuur, robotachtige eindeffectoren en machineafschermingen. De specifieke stijfheid van het materiaal (stijfheid per gewichtseenheid) concurreert gunstig met aluminium als het vochtgehalte onder controle is. Veel machinebouwers specificeren PA6 GF-profielen voor lineaire geleiderailwagens en pneumatische cilindergeleidingen omdat het materiaal schoon bewerkt, trillingen dempt en niet de corrosiebeschermende coatings vereist die staal vereist.

Consumentenproducten en sportartikelen

De combinatie van taaiheid, oppervlaktekwaliteit en verfbaarheid van PA6 (nylon accepteert gemakkelijk kleurstoffen) maakt het een veel voorkomende keuze in consumentenproducten waarbij zowel esthetiek als duurzaamheid van belang zijn.

• Skibindingen en schoengespen: PA6 GF-materialen kunnen de hoge statische en dynamische belastingen van skibindingen aan, terwijl ze koude temperaturen van -30°C overleven zonder broze breuk.
• Fietscomponenten: derailleurs, remhendels en stuurklemmen in fietsen uit het middensegment gebruiken PA6 GF30 om het gewicht te verminderen ten opzichte van aluminium met behoud van de stijfheid.
• Bagageframes en ritsen: YKK en andere ritsfabrikanten vertrouwen sterk op PA6 voor ritstanden en schuiflichamen; de taaiheid van het materiaal en de lage wrijving tegen zichzelf zijn ideale eigenschappen voor ritsmechanismen.
• Elektrisch gereedschap: boorbehuizingen, cirkelzaaglichamen en slijpbeschermers gemaakt van PA6 GF absorberen motortrillingen, zijn bestand tegen hitte van motorbehuizingen en bieden de structurele stijfheid die nodig is om de uitlijning van de lagers te behouden.
• Behuizingen voor tandenborstels en persoonlijke verzorging: PA6-kwaliteiten voor voedselcontact (conform de FDA- of EU-voorschriften voor voedselcontact) zorgen voor veilige, duurzame behuizingen met een uitstekende oppervlakteafwerking.

Textiel- en vezeltoepassingen

PA6-vezel – verkocht onder handelsnamen als Perlon – vertegenwoordigt een belangrijke gebruikscategorie die volledig losstaat van de hierboven besproken spuitgegoten en geëxtrudeerde technische toepassingen. PA6-filamentgaren wordt in de smelt gesponnen tot vezels met een treksterkte in het bereik van 4–6 cN/dtex , met een rek bij breuk van ongeveer 20-40% – eigenschappen die het geschikt maken voor kousen, lingerie, sportkleding en technisch textiel.

In technische textieltoepassingen worden PA6-vezels aangetroffen in staalkoord (vaak gecombineerd met staalkoord in diagonaalbanden), transportbanden, touw en netten voor maritieme toepassingen, en filterweefsels. Bandenkoord PA6 wordt verwerkt met extreem hoge trekverhoudingen om de polymeerketens uit te lijnen en bovenstaande sterktes te bereiken 8 cN/dtex en levert de vermoeidheidsweerstand die nodig is voor herhaaldelijk flexfietsen in banden.

Tapijtgaren is een andere belangrijke vezeltoepassing; PA6-tapijtvezels vertegenwoordigen een aanzienlijk deel van de residentiële en commerciële tapijtmarkt en concurreren met PA66 en polyester op grond van kostenprestaties. PA6-tapijten kunnen aan het einde van hun levensduur opnieuw worden gesmolten en gesponnen, wat de ontwikkeling van tapijtterugname- en recyclingprogramma's heeft gestimuleerd (met name het Aquafil ECONYL®-proces, waarbij PA6-tapijt en visnetten weer worden opgelost in caprolactammonomeer).

Medische en voedselcontacttoepassingen

Bepaalde soorten PA6 zijn gecertificeerd voor naleving van voedselcontact onder EU-verordening 10/2011 of FDA 21 CFR-voorschriften. Deze kwaliteiten worden gebruikt in onderdelen van voedselverwerkende apparatuur: kettingschakels van transportbanden, geleidingsrails, snijplankoppervlakken en pomponderdelen voor de verwerking van vloeistoffen van voedingskwaliteit. Het materiaal kan worden gereinigd met stoom en standaard ontsmettingsmiddelen van voedingskwaliteit.

Bij de productie van medische hulpmiddelen wordt PA6 gebruikt voor niet-implanteerbare componenten: katheterconnectoren, handvatten van chirurgische instrumenten, sterilisatietrays en apparatuurbehuizingen. Het vermogen om herhaalde stoomautoclaafcycli (121°C, 134°C) te weerstaan ​​– vooral bij glasversterkte kwaliteiten – maakt het geschikter voor herverwerking dan veel andere technische thermoplastische materialen. PA6 wordt niet gebruikt voor implanteerbare apparaten vanwege de hydrolytische gevoeligheid ervan onder fysiologische omstandigheden over lange tijdschalen.

Hoe u de juiste PA6-kwaliteit selecteert

De PA6-materiaalfamilie omvat tientallen commerciële kwaliteiten. Om de juiste te selecteren, moet het specifieke eigenschappenprofiel van de kwaliteit overeenkomen met de vereisten van de toepassing. Het volgende raamwerk omvat de meest voorkomende beslissingspunten.

Een cruciaal punt dat vaak over het hoofd wordt gezien: gegevensbladwaarden zijn altijd droog als gegoten, tenzij anders vermeld . Gebruik voor elke structurele berekening met PA6 in een reële omgeving geconditioneerde waarden (50% RH-evenwicht of volledig verzadigd, afhankelijk van de gebruiksomstandigheden). Ontwerpen op basis van een droog-als-vorm-trekmodulus en vervolgens inzetten in een vochtige omgeving kan resulteren in doorbuigingen en kruipsnelheden die aanzienlijk hoger zijn dan voorspeld.

PA6 versus PA66: het praktische verschil begrijpen

PA6 en PA66 worden vaak verward of door elkaar gebruikt in niet-technische discussies. Ze zijn structureel vergelijkbaar (beide zijn polyamiden met een vergelijkbare chemie van herhaalde eenheden), maar verschillen op belangrijke manieren die de materiaalkeuze beïnvloeden.

• Smeltpunt: PA66 smelt bij ongeveer 260°C versus PA6 bij 220°C, waardoor PA66 in ongevulde vorm een thermische rand krijgt. Beide bereiken echter vergelijkbare HDT-waarden wanneer ze zwaar met glas zijn versterkt.
• Vochtopname: PA6 absorbeert iets meer vocht dan PA66 onder gelijkwaardige omstandigheden, wat zich vertaalt in een iets grotere maatverandering.
• Verwerking: PA6 heeft een breder en lager verwerkingsvenster, waardoor het gemakkelijker wordt om dunwandige en complexe geometrieën te vormen. De lagere smeltviscositeit bij verwerkingstemperaturen komt ook het bevochtigen van glasvezels tijdens het compounderen ten goede.
• Kosten: PA6 wordt gesynthetiseerd uit caprolactam, terwijl PA66 adipinezuur en hexamethyleendiamine gebruikt. De marktprijzen fluctueren, maar PA6 is dat doorgaans wel 5-15% goedkoper per kilogram, wat op schaal van belang is.
• Recycleerbaarheid: PA6 kan worden gedepolymeriseerd tot caprolactammonomeer met hoge terugwinningsopbrengsten, wat recycling in een gesloten kringloop ondersteunt. PA66-depolymerisatie is technisch mogelijk, maar minder commercieel op schaal ontwikkeld.

Voor de meeste toepassingen onder de 150°C bedrijfstemperatuur presteren PA6 GF-materialen gelijkwaardig aan PA66 GF, tegen lagere kosten. Boven 150°C of in toepassingen waar zwelling door vocht van cruciaal belang is, zijn PA66 of polyamiden met hogere prestaties (PA46, PA6T/66) het evalueren waard.

Verwerking van PA6- en PA6 GF-materialen: belangrijke overwegingen

Om het maximale uit PA6 GF-materialen te halen, is aandacht nodig voor verwerkingsomstandigheden die enigszins verschillen van gewone thermoplastische materialen zoals PP of ABS.

Drogen

PA6 is hygroscopisch en moet vóór verwerking worden gedroogd. Standaard droogomstandigheden zijn 80°C gedurende 4–6 uur in een ontvochtigingsdroger (dauwpunt lager dan -30°C) om het vochtgehalte onder de 0,2% te brengen voor spuitgieten. Onvoldoende droging veroorzaakt hydrolytische afbraak van de polymeerketens tijdens smeltverwerking, wat resulteert in een lagere viscositeit, splay-defecten en aanzienlijk verminderde mechanische eigenschappen in het gegoten onderdeel.

Smelttemperatuur

De smelttemperaturen voor spuitgieten voor PA6 variëren doorgaans van 240–280°C , afhankelijk van de wanddikte en onderdeelgeometrie. Vormtemperaturen van 60–90°C bevorderen een goede kristalliniteit en oppervlakteafwerking. Bij PA6 GF-materialen zorgt het binnen dit venster blijven ook voor behoud van de vezellengte; een te hoge smelttemperatuur in combinatie met een agressieve schroefsnelheid degradeert de vezels en vermindert de mechanische prestaties.

Vezeloriëntatie en laslijnen

Glasvezels in PA6 GF-materialen worden tijdens het spuitgieten bij voorkeur uitgelijnd in de stromingsrichting. Hierdoor ontstaan ​​anisotrope eigenschappen: het onderdeel is in de stromingsrichting aanzienlijk stijver en sterker dan dwars daarop. Laslijnen (waar twee stromingsfronten samenkomen) in PA6 GF-onderdelen kunnen een treksterkte hebben van slechts 30-50% van de bulkwaarde omdat vezels parallel aan de laslijn uitlijnen en alleen door de polymeermatrix binden. De locatie van de poort en het ontwerp van het onderdeel moeten de laslijnen in gebieden met hoge spanning minimaliseren.

Vervorming en krimp

PA6 GF-materialen krimpen verschillend: ongeveer 0,3–0,7% in de stroomrichting and 0,8–1,3% dwars op de stroming voor GF30-kwaliteiten. Dit verschil in krimp is de belangrijkste oorzaak van kromtrekken in vlakke of halfvlakke onderdelen. Simulatiegestuurde poortplaatsing en onderdeelontwerp zijn essentieel voor vlakke panelen en afdekkingen gemaakt van PA6 GF-materialen.

Duurzaamheid en recycling van PA6

PA6 bevindt zich vanuit het perspectief van de circulaire economie in een betere positie dan veel technische polymeren vanwege zijn depolymeriseerbaarheid. Het ECONYL®-proces (Aquafil) wint caprolactam terug uit post-consumer PA6-afval – inclusief tapijt, visnetten en industrieel afval – en herpolymeriseert het tot PA6 van nieuwe kwaliteit. Deze gesloten-luschemie is op commerciële schaal gevalideerd ruim 100.000 ton PA6-afval volgens recente rapportage verwerkt via het ECONYL®-regeneratiesysteem.

Voor PA6 GF-materialen is recycling complexer omdat de glasvezels niet in hun oorspronkelijke lengte kunnen worden teruggewonnen via standaard mechanische recycling; vezelafslijting tijdens herverwerking vermindert de vezellengte en dus de mechanische prestaties. Mechanisch gerecycled PA6 GF25 of GF30 kan echter worden gedowncycled naar toepassingen met een lager vezelgehalte. Chemische recycling terug naar monomeer behandelt het glas als een residu dat moet worden gescheiden, maar levert niet-verontreinigd caprolactam uit de polymeerfractie.

Biogebaseerde PA6-routes zijn in commerciële ontwikkeling. Caprolactam kan theoretisch worden afgeleid van biogebaseerde lysine of cyclohexaan uit biogebaseerde bronnen, hoewel volledig biogebaseerde commerciële PA6 nog niet op betekenisvolle schaal wordt geproduceerd. Verschillende producenten hebben proefprogramma's aangekondigd 30-100% biobased caprolactamgehalte binnen het komende decennium, wat de koolstofvoetafdruk van de PA6-productie aanzienlijk zou verkleinen ten opzichte van de huidige petrochemische route.

Waar PA6 niet de juiste keuze is

Het begrijpen van de beperkingen van PA6 is net zo belangrijk als het kennen van de sterke punten ervan. Er zijn toepassingen waarbij PA6 – zelfs in glasgevulde vorm – ongeacht de kosten het verkeerde materiaal is:

• Hoge continue temperatuur boven 180°C: Zelfs PA6 GF-materialen beginnen mechanische eigenschappen te verliezen bij aanhoudende temperaturen boven 180°C. Toepassingen in dit bereik vereisen hoge-temperatuur-polyamiden (PA46, PA6T, PA9T) of niet-polyamide technische polymeren (PPS, PEEK).
• Sterk zure omgevingen: Geconcentreerde zuren hydrolyseren de amidebindingen in PA6 snel. Toepassingen in sterk zure chemische omgevingen vereisen PTFE, PVDF of polypropyleen.
• Optische helderheid: PA6 is op zijn best semi-kristallijn en doorschijnend; het kan niet de optische helderheid bereiken van amorfe materialen zoals polycarbonaat of PMMA.
• Hoge precisie in vochtige omgevingen: Voor onderdelen die maattoleranties van minder dan ±0,1 mm vereisen en die vochtcycli ondergaan, is de hygroscopische zwelling van PA6 doorgaans diskwalificerend. POM (acetaal) of PBT zijn gebruikelijke alternatieven.
• Implanteerbare medische hulpmiddelen voor de lange termijn: PA6 is niet biocompatibel voor implanteerbare toepassingen vanwege hydrolytische afbraak en mogelijke uitloging van monomeren.
